Эта процедура используется для изменения привязки несущего элемента. Привязка задает положение формы несущего элемента относительно его оси выдавливания. Изменение привязки существующего элемента перемещает элемент и может оказывать влияние на то, как элемент соотносится с другими объектами, например, как колонна располагается относительно сетки колонн, если она заякорена на сетке.

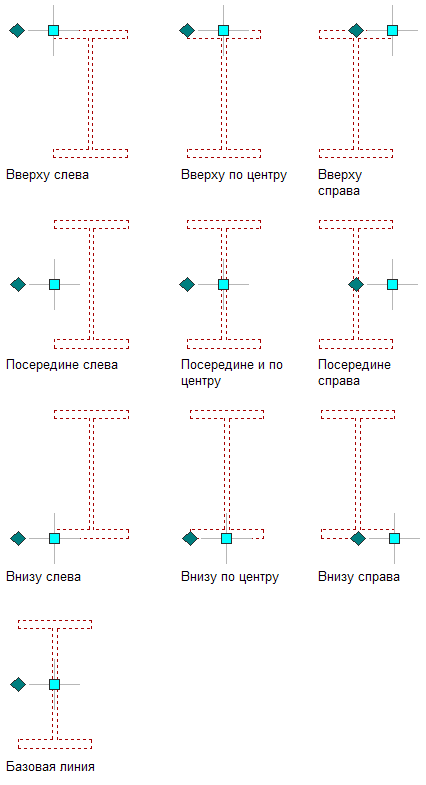

Варианты привязки балки
Можно задать привязку и для таких несущих элементов, которые состоят из нескольких формам и сегментов.
- Выберите несущий элемент, который необходимо изменить, и дважды щелкните на нем кнопкой мыши.
- На палитре свойств раскройте вкладки "Общие" и "Размеры".
- Выберите параметры привязки.
Если требуется... то... расположить ось элемента вдоль центроида формы элемента, выберите в качестве привязки "Базовую линию". Прим.: Это можно сделать только для элементов, созданным при помощи стилей из Каталога несущих элементов.расположить ось элемента вдоль одного из девяти положений формы элемента, выберите для привязки одно из девяти положений. - Для задания привязки элементов с несколькими формами и сегментами, созданными при помощи этого инструмента, выберите параметры для "Привязки" по габаритным размерам.
Если требуется... то... привязать элемент на основе самого широкого сечения формы элемента с самым низким приоритетом, выберите "Да". Тогда привязка выполняется ТОЛЬКО для определений форм с самым низким приоритетом, и вычисляется на основе узла (вершины) элемента с самым большим сечением. привязать элемент в каждом узле на основе всех форм, выберите "Нет". Привязка вычисляется на основе размеров сечений в каждом узле и применяется ко всем узлам, независимо от приоритета
