Данная процедура предназначена для того, чтобы создать на чертеже витраж в форме дуги.
Качество изображения объектов дуговой формы зависит от отклонения в фасетах, заданного в приложении.
Построение сегмента дуговой витража
- Откройте нужную палитру инструментов и выберите инструмент витража. Прим.: Можно действовать иначе: щелкните
.
- На палитре свойств раскрыть вкладку "Основные", а затем - вкладку "Общие".
- Если требуется, можно вести описание витража, выбрав параметр "Описание".
- Выберите стиль.
Стиль витражей определяет различные параметры ветража, такие как сетка, используемые каркасы и импосты, а также заполнение ячеек и графические настройки.
- В пункте "Границы пространств" определите, можно ли использовать витраж как ограничивающий объект для пространств с ассоциативными связями.
Возможны три варианта:
- Да: этот витраж можно использовать в качестве ограничивающего объекта для пространств с ассоциативными связями.
- Нет: этот витраж нельзя использовать в качестве ограничивающего объекта для пространств с ассоциативными связями.
- По стилю: для этой витраж будут использоваться параметры, заданные в стиле витража.
- В качестве "Типа сегмента" выберите "Дугу".
- Разверните "Размеры".
- Измените размеры витража.
Если требуется задать для компонента... то … базовую высоту витража, введите значение в поле "Базовая высота". начальный и конечный углы, введите значения "Начального угла" и "Конечного угла". задать смещение линии крыши от базовой высоты витражей, введите соответствующее значение для смещения линии крыши от базовой высоты. Это смещение можно задать только при вставке витража. задать смещение подошвы от базовой линии витража, введите соответствующее значение для смещения подошвы от базовой линии. Это смещение можно задать только при вставке витража. Совет: Длина и радиус витража определяются на экране. Их можно позднее изменить в палитре свойств. - Для дальнейшего редактирования линии крыши и подошвы разверните вкладку "Дополнительно" и выберите таблицу "Линия крыши/Подошва".

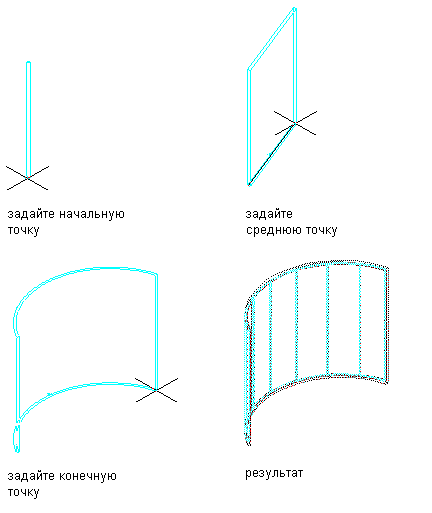

- Укажите начальную точку сегмента дугового витража.
Чтобы увеличить рабочую область чертежа, палитру свойств можно переместить или спрятать.
Прим.: Если в строке состояния окна приложения (DYN) активизирована функция "Динамический ввод", то задать длину и угол витража можно посредством динамических размеров. Если нажать левую кнопку мыши на начальной точке витража, по периметру предварительного изображения витража появятся поля динамического ввода значений длины и угла. Введите требуемые значения, используя клавишу TAB для переключения между полями ввода. - Укажите среднюю точку сегмента дугового витража.
- Укажите конечную точку сегмента дугового витража.
- Продолжайте устанавливать стены, пока не построите, например, внешний контур здания или комнату.
- Нажмите клавишу Enter.
