Витражи создаются во многом так же, как стандартные стены. Для витража можно задать стиль, высоту, начальную и конечную точки. Витражи могут быть прямолинейными, дуговыми, или представлять собой комбинацию двух этих форм.
AutoCAD Architecture 2022 toolset позволяет быстро размещать витражи с помощью соответствующего инструмента с конкретным стилем и другими предварительно заданными свойствами. Можно использовать инструмент со всеми его установками по умолчанию, а можно изменять любые свойства, которые не охватываются стилем. Кроме того, инструменты витражей можно использовать для создания новых витражей, применяя при этом свойства инструмента к уже существующим стенам, наброскам фасадов, двумерным (2D) разметочным сеткам, или к пользовательским сеткам, созданным на основе двухмерных (2D) линий, дуг и кругов.

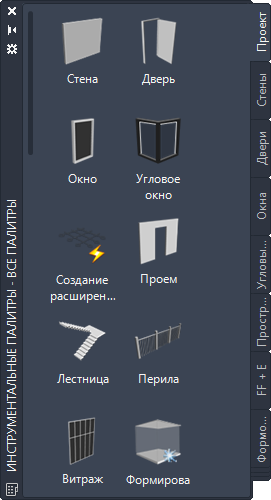

Палитра инструментов, содержащая инструмент витража
Перечисленные ниже палитры содержат один или несколько инструментов витражей:
| палитра инструментов, | инструменты витражей, |
|---|---|
| палитра "Проект" в группе "Палитры инструментов - Проектирование", | инструмент для стандартного стиля витража и установки, задаваемые по умолчанию для других свойств витража, |
| каталог инструментов проектирования в Библиотеке компонентов, | пакет инструментов витражей и блоков витражей. |
| пользовательские палитры инструментов, созданные администратором САПР | инструменты со стилями и свойствами витражей, настроенные администратором САПР для конкретных проектов или в соответствии со стандартами, принятыми в организации. |
При установке витражей с использованием инструментов витражей можно использовать стандартные (задаваемые по умолчанию) настроечные параметры инструмента или изменять значения тех свойств витражей, которые не охватываются стилем.
