Эта процедура используется для смещения несущего элемента от начальной или конечной точки его траектории. Можно удалить или изменить существующие смещения, или добавить новые смещения от начальной или конечной точки несущего элемента. Можно также изменить смещение начальной и конечной точки несущего элемента на палитре свойств.
- Выберите несущий элемент.
- Выберите ручку "Смещение от начала" и перемещайте ее, пока на экране не появится требуемое значение длины, после чего один раз нажмите левую кнопку мыши.
Положительное смещение начала укорачивает элемент в направлении его оси (траектории), а отрицательное - удлиняет.

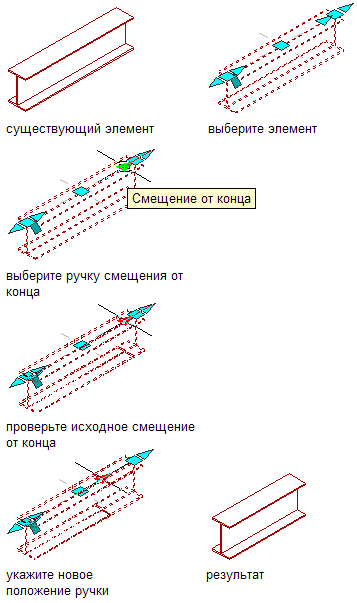

Изменение смещения конца несущей балки при помощи ручки
- Выберите ручку "Смещение от конца", перемещайте ее, пока на экране не появится требуемое значение смещения, после чего один раз нажмите левую кнопку мыши.
Положительное смещение конца удлиняет элемент в направлении его оси (траектории), а отрицательное - укорачивает.
После того, как ручка выбрана, можно также ввести значение для увеличения или уменьшения смещения начала и конца несущего элемента.
