Контекстное редактирование профиля

Для профилей, назначенных объектам на чертеже, допускается редактирование по месту, поэтому можно изменить форму профиля (и, следовательно, компонента) на экране. Режим редактирования по месту - это особый режим редактирования, при котором можно редактировать компоненты объектов, но остальные возможности редактирования отключены. Например, в режиме редактирования по месту нельзя сохранить и закрыть чертеж. После выхода из режима редактирования по месту можно отменить изменения, перезаписать существующее определение профиля или создать новое определение профиля.

Вход в режим контекстного редактирования

Редактирование профиля

Выход из режима редактирования по месту

1. Вставьте в чертеж объект с нужным профилем.
2. Выберите объект и выполните одну из следующих операций:
   • На контекстной вкладке для объекта на ленте выберите команду "Редактировать по месту". В зависимости от объекта команда редактирования по месту может находиться на разных панелях. Кроме того, у некоторых объектов, например стен или витражей, может быть несколько компонентов на основе профилей. В этом случае сначала выберите панель, соответствующую компоненту, а затем связанную с ней команду "Редактировать по месту".

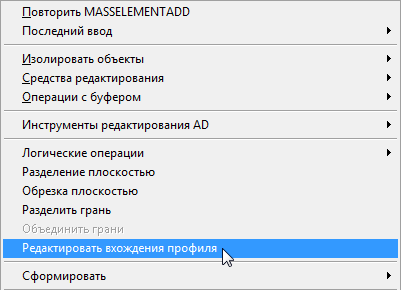

   • Выберите команду "Редактировать профиль по месту" в контекстном меню объекта. Если у объекта есть несколько компонентов на основе профилей, сначала выберите соответствующее подменю, например "Профильные компоненты" "Контекстное редактирование".


   Для режима редактирования по месту характерны следующие изменения пользовательского интерфейса:

   • На ленте отображается контекстная вкладка "Редактирование по месту" для выбранного компонента.

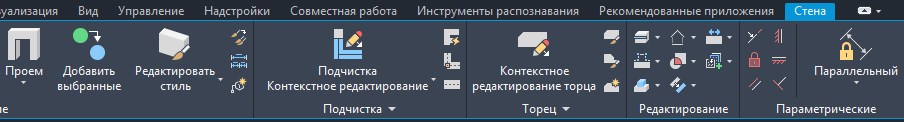

     Вкладка "Редактирование по месту" для торцов стен

   • Ручки на редактируемых профилях отображаются в фиолетовом цвете, что указывает на режим редактирования по месту с помощью ручек.
   • В режиме контекстного редактирования некоторые команды, например закрывания или сохранения чертежа, отключены. Для доступа к ним необходимо сначала выйти из режима контекстного редактирования.
3. Выберите профиль, который требуется отредактировать.

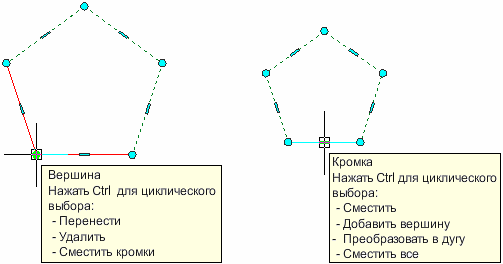

   Редактирование профилей при помощи ручек

4. При редактировании профиля применяются ручки, лента и контекстное меню для внесения следующих изменений:

   Если требуется...	то...
   переместить вершину,	выберите ручку вершины и переместите ее.
   добавить вершину,	Ручки: выберите ручку кромки, ближайшую к местоположению новой вершины. Затем нажмите клавишу Ctrl и, пользуясь изображением предварительного просмотра, разместите новую вершину. Лента: На вкладке редактирования по месту выбранного профиля выберите панель "Профиль" "Добавить вершину". Затем укажите местоположение новой вершины на экране. Контекстное меню: щелкните "Добавить вершину" и укажите местоположение новой вершины на экране.
   удалить вершину,	Ручки: выберите ручку вершины, которую требуется удалить. Затем нажмите клавишу Ctrl и щелкните, чтобы удалить вершину. Лента: На вкладке редактирования по месту выбранного профиля выберите панель "Профиль" "Удалить вершину". Затем выберите вершину на экране, которую требуется удалить. Контекстное меню: щелкните "Удалить вершину" и выберите вершину, которую требуется удалить.
   сместить вершину вместе с кромками,	Ручки: выберите ручку вершины, которую требуется сместить вместе со связанными с ней кромками. Затем дважды нажмите клавишу Ctrl и перетащите вершину к нужному месту.
   сместить кромку профиля,	Ручки: выберите ручку кромки, которую необходимо сместить, и перетащите ее к нужному месту.
   преобразовать кромку в дугу,	Ручки: выберите ручку кромки, которую требуется преобразовать, и дважды нажмите клавишу Ctrl. Затем передвигайте ручку до тех пор, пока не получится необходимая форма дуги.
   сместить все кромки профиля,	Ручки: выберите ручку любой кромки профиля и нажмите клавишу Ctrl трижды. Затем передвигайте ручку до тех пор, пока не будет достигнута нужная форма всего профиля.
   добавить к профилю очертание,	Лента: На вкладке редактирования по месту выбранного профиля выберите панель "Профиль" "Добавить очертание". Затем выберите для преобразования замкнутую полилинию, сплайн, эллипс или окружность. Контекстное меню: выберите профиль и нажмите "Добавить очертание". Затем выберите для преобразования замкнутую полилинию, сплайн, эллипс.
   удалить очертание из профиля,	Лента: На вкладке редактирования по месту выбранного профиля выберите панель "Профиль" "Удалить очертание". Затем выберите очертание, которое требуется удалить, и нажмите Enter. Контекстное меню: выберите профиль и нажмите "Удалить очертание". Затем выберите очертание, которое требуется удалить, и нажмите Enter.
   заменить очертание,	Лента: На вкладке редактирования по месту выбранного профиля выберите панель "Профиль" "Заменить очертание". Затем выберите очертание, которое требуется заменить, и очертание, которое должно быть применено вместо него. Контекстное меню: выберите профиль и нажмите "Заменить очертание". Затем выберите очертание, которое требуется заменить, а после этого - очертание, которое должно быть применено вместо него.

5. После внесения всех изменений в профиль можно завершить режим редактирования одним из следующих способов:

   Если требуется…	то...
   отменить изменения и вернуться к исходной форме профиля,	лента: на вкладке "Контекстное редактирование" для выбранного профиля нажмите кнопку панели "Правка" "Отмена". контекстное меню: выберите пункт "Отказаться от изменений".
   сохранить изменения в текущем профиле,	лента: на вкладке "Контекстное редактирование" для выбранного профиля нажмите кнопку панели "Правка" "Готово". контекстное меню: выберите пункт "Сохранить изменения".
   сохранить изменения в новом определении профиля,	лента: на вкладке "Контекстное редактирование" для выбранного профиля нажмите кнопку панели "Правка" "Сохранить как". Введите имя нового определения профиля и нажмите ОК. контекстное меню: выберите пункт "Сохранить как новый профиль".
