Задание экранных представлений по умолчанию

Данная процедура используется для определения стандартных экранных представлений AD-объектов.

Можно также определить стандартную конфигурацию экранного представления для вкладки "Модель" и новых видовых экранов. Кроме того, для чертежа, оформленного в качестве наложенной внешней ссылки, можно указать, используются ли в нем его собственные экранные конфигурации либо конфигурации главного чертежа.

Вполне вероятно, что выбирать экранные представления и вносить в них изменения легче всего через Диспетчер экранных представлений.

Прим.: Изменения, внесенные во вкладку "Отображение", применяются только к текущему чертежу. На новые чертежи они не влияют. Опция "Сделать стандартным" в данной вкладке не действует.

1. Щелкните "Утилиты""Настройка чертежа".
2. Перейдите на вкладку "Отображение".

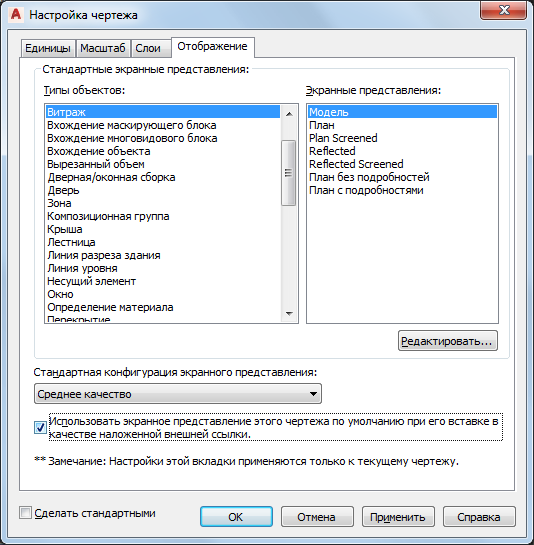

   Задание стандартных параметров экранного представления для текущего чертежа.

3. Чтобы внести изменения в экранное представление типа объекта, выберите его и нажмите "Редактировать".
4. Выберите экранную конфигурацию в качестве "Стандартной конфигурации экранного представления".

   Конфигурация экранного представления применяется к вкладке "Модель" и к новым видовым экранам в разметке пространства листов.

5. Чтобы использовать конфигурации экранного представления в текущем чертеже в тех случаях, когда чертеж выступает в роли наложенной внешней ссылки для главного чертежа, выберите опцию "При использовании в качестве наложенной внешней ссылки применять сначала стандартные экранные конфигурации для данного чертежа".

   Если требуется, чтобы в том случае, когда текущий чертеж является наложенной внешней ссылкой, для его объектов использовались конфигурации экранного представления из главного чертежа, отмените выбор данной опции.

6. Нажмите "OK".

   Если, кроме прочего, вы изменили единицы измерения чертежа, будет выведен запрос о том, нужно ли приводить масштаб объектов, имеющихся в текущем чертеже, в соответствие с новыми единицам.
