В предшествующем разделе демонстрировалось, как Autodesk Civil 3D моделирует сложную геометрию. Эти идеи иллюстрируют несколько наилучших практических приемов для подготовки проекции объекта профилирования. К примеру, можно воспользоваться инструментами редактирования характерных линий в Autodesk Civil 3D для подчистки и упрощения характерных линий.
Можно использовать некоторые из нижеприведенных рекомендуемых практических приемов:
- Используйте редактор отметок для проверки отметок вдоль характерных линий. Постарайтесь выявить те места, в которых отметка может непреднамеренно снизиться до нуля (0), например в точке разрыва.
- По возможности используйте команду прореживания (WeedFeatures) для удаления ненужных точек и упрощения геометрии профилирования. Эта операция может значительно улучшить результат в случае пересечения нескольких объектов профилирования.
- Для замены мозаичных сегментов дугой используйте команду вписывания кривой (FitCurveFeature). Эта операция позволяет вместо нескольких прямолинейных сегментов создать сглаженную грань объекта профилирования. Мозаичные сегменты сродни характерным линиям, созданным на основе 3D полилиний и не поддерживающим использование дуг (такие линии создаются, например, при использовании команд профилирования в приложении Land Desktop.
Удаление ненужных точек

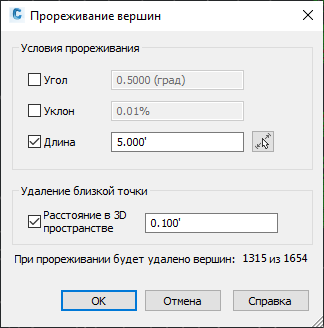

На рисунке 16 показано диалоговое окно настройки операции прореживания. В нем можно указать применяемые коэффициенты прореживания, скорректировать числовые значения и выполнить предварительный просмотр результатов перед выполнением операции. Для просмотра информации о прореживании и изучения использования предложенных элементов управления нажмите кнопку "Справка" в этом окне.
Рис. 16. Элементы управления прореживанием.
Замена мозаичных сегментов

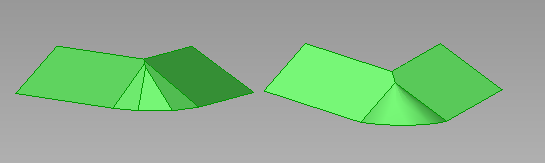

На рисунке 17 слева показан объект профилирования, спущенный к области, заключенной внутри сегментированной кривой. Профилирование для объекта справа выполнялось на основании правильной дуги. Отредактированная форма правильной дуги является более реалистичным объектом профилирования.
Рис. 17. Профилирование при использовании сегментированной кривой и правильной дуги.
Для преобразования мозаичной характерной линии в истинную дугу, аналогично кривой, вписанной в полилинию, можно использовать команду сглаживания.
