Проекция профилирования формируется на основе характерных линий. Как показано на рисунке 7, управляющая характерная линия, к которой прикрепляется объект профилирования, называется проекцией объекта. Эту характерную линию можно редактировать с помощью команд характерных линий. Проекция профилирования создает еще одну линию по внешнему контуру, так называемую линию выхода на рельеф. В зависимости от выбранных критериев профилирования, выход на рельеф может располагаться на определенной отметке, на определенном расстоянии или в месте пересечения профилирования с существующей поверхностью. Линия выхода на рельеф зависит от объекта профилирования, и напрямую ее редактировать нельзя.

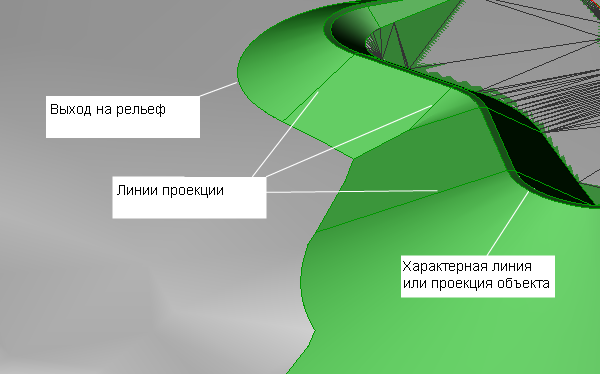

Рис. 7. Части объекта профилирования, 3D тело.
Линии проекции соединяют проекцию объекта с линией выхода на рельеф в ключевых точках, например в начале и в конце перехода. Эти линии проекции создаются на основе нередактируемых характерных линий. В стилях профилирования имеется 3D тело - графический компонент, который раскрашивает поверхность и автоматически отображается на 3D виде. Таким образом можно увидеть результат профилирования без создания модели рельефа.
