Если несколько элементов поверхности на виде сверху накладываются, а в 3D представлении не пересекаются полностью, решение значительно усложняется, как показано на рисунке 13.

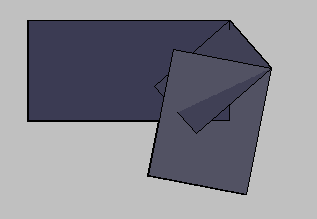

Рис. 13. Три пересекающихся объекта профилирования, вид сверху.
В виде сбоку становится понятно, что два элемента не пересекаются вовсе, а остальные пересечения сформированы не полностью.

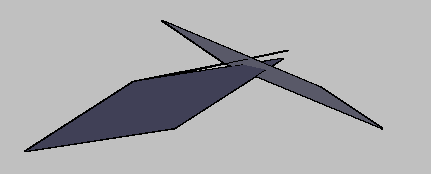

Рис. 14. Три пересекающихся объекта профилирования, вид сбоку.
В таком случае приложение Autodesk Civil 3D может устранить конфликт путем усреднения отметок, но, поскольку проблемный участок усложняется, решение становится более сложным. На рисунке 15 показано подчищенное 3D представление пересекающихся объектов профилирования.

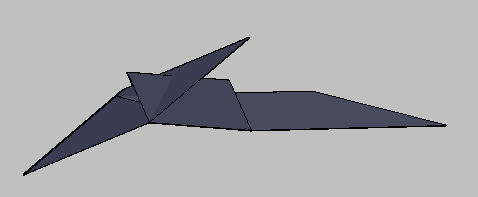

Рисунок 15. Вычисленный переход для трех пересекающихся объектов профилирования.
