В некоторых коммерческих приложениях для проектирования в области гражданского строительства при профилировании используются простейшие методы лучевого проецирования. Луч проводится от проекции объекта с учетом заданных критериев, и по нему определяется пересечение с поверхностью. Такой метод не всегда позволяет разрешить проблемы, возникающие, например, если объект профилирования пересекает сам себя в 3D представлении (такое бывает, если внутренние углы расположены слишком близко друг к другу), или если профилирование проходит через радиус проекции объекта, как показано на рисунке 8.

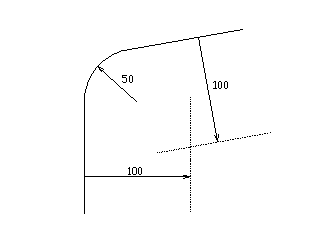

Рис. 8. Проекция через радиус проекции объекта.
На рисунке 8 показан пример, в котором проекция объекта имеет скругленный угол с радиусом скругления равным 50 футам. Профилирование выполняется на расстояние в 100 футов, и объекты профилирования, относящиеся к прилегающим сторонам, пересекаются далеко от угла. Если два сегмента имеют разные отметки проекции объекта или разные проекции уклонов, область их пересечения может быть довольно сложной, из-за чего могут возникать проблемы при определении отметок в области пересечения.
