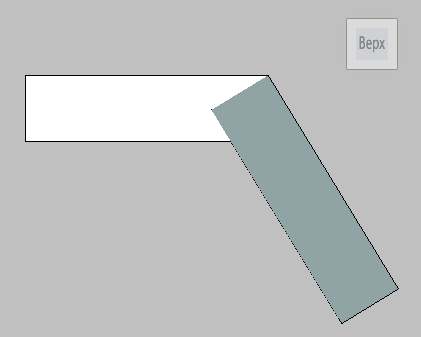

Два примера пересечения профилирования помогут лучше понять принципы создания объектов профилирования в Autodesk Civil 3D. На рисунке 10 показан вид сверху для двух накладывающихся объектов профилирования. Левый сегмент имеет уклон 0 %, правый имеет уклон в 100 % при поперечном уклоне 2:1.
Рис. 10. Два пересекающихся объекта профилирования, вид сверху.
На рисунке 11 показан вид объектов профилирования сбоку. Здесь становится видно, что у них только одна точка пересечения. В результате математическое пересечение между двумя элементами отсутствует (за исключением вырожденного пересечения в вершинах углов).
Рис. 11. Два пересекающихся объекта профилирования, вид сбоку.
В этом примере используются преувеличенные величины откосов и уклонов для более наглядной демонстрации проблемы, однако подобная неполадка может с легкостью произойти всякий раз, когда уклон вдоль проекции объекта больше поперечного уклона. Если два объекта профилирования не пересекаются, Autodesk Civil 3D решает эту проблему путем усреднения значений уклона и отметок в зоне пересечения. На практике в большинстве случаев это приводит к переносу поперечного уклона, как показано на рисунке 12.
Рисунок 12. Вычисленный переход для двух пересекающихся объектов профилирования.
В действительности такая ситуация встречается очень часто. Такое происходит, например, при профилировании к области, лежащей внутри проекции объекта, если проекция имеет разные отметки. Аналогичные проблемы с пересечением объектов профилирования возникают в случае переноса вокруг внутреннего угла.
