Упражнение 2. Создание листов сечений

В этом упражнении из видов сечений будут созданы листы.

Прим.:

Сведения о создании видов сечений приведены в учебном пособии "Создание видов сечений".

Это упражнение является продолжением темы раздела Упражнение 1. Создание листов плана и профиля.

Открытие и сохранение чертежа

1. Откройте чертеж Plan Production-Section Sheets-Create.dwg, который находится в папке учебных пособий по чертежам.

   Перед созданием листов сечений следует сохранить текущий чертеж. Во избежание перезаписи учебного чертежа сохраните его в другой папке.

2. Нажмите "Сохранить как".
3. В диалоговом окне "Сохранение чертежа" перейдите в папку "My Civil Tutorial Data". Выберите "Сохранить".

Создание листов сечений

1. Выберите вкладку "Вывод" панель "Оформление выходных чертежей" "Создать листы с сечениями" найти.
2. В диалоговом окне "Создание листов с сечениями" задайте следующие базовые параметры:
   • Выберите трассу: Centerline (1) (Осевая линия (1))
   • Ось сечения - имя группы: SLG-1
   • Выберите группу видов сечений: Группа видов сечений - 1
3. В разделе "Параметры компоновки" щелкните .

   Задать принимаемое по умолчанию имя для каждой из компоновок можно в диалоговом окне "Шаблон имен". В данном упражнении будет принят стандартный шаблон имен компоновок.

4. Нажмите "Отмена".
5. В диалоговом окне "Создание листов с сечениями", в разделе "Подшивка" убедитесь в том, что выбрана позиция "Создать подшивку".
6. В разделе "Папка хранения подшивки" щелкните .
7. В диалоговом окне "Найти папку подшивки в файловой системе" выберите папку "Мои учебные данные Civil". Нажмите "Открыть".
8. Нажмите "Создание листов".
9. В ответ на сообщение о том, что чертеж будет сохранен, нажмите "OK".

   После сохранения чертежа выполняются следующие задачи:

   • Создаются компоновки.
   • Создается база данных подшивок.
   • Открывается окно "Диспетчер подшивок".
Прим.: При появлении диалогового окна "Выбор компоновки в качестве шаблона листа" нажмите и перейдите к локальной папке Template\Plan Production. Затем выберите Civil 3D (Imperial) Section.dwt. Выберите одну из компоновок в списке и нажмите кнопку "ОК".

Проверка листов сечений

Создаваемые листы отображаются в окне "Диспетчер подшивок".

1. В окне "Диспетчер подшивок" в разделе "Группа видов сечений - 1" дважды щелкните первую запись.
2. Выберите прямоугольную рамку вида сечения. Щелкните правой кнопкой мыши. Выберите "Свойства".
   Прим.:

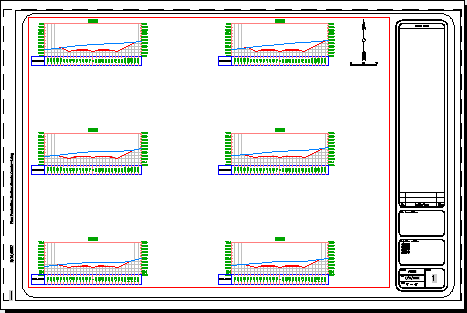

   На иллюстрации ниже рамка вида сечения показана красным цветом.



   В окне "Свойства", в разделе "Разное" обратите внимание на свойство "Стандартный масштаб". Это значение должно соответствовать масштабу исходного чертежа.

3. Закройте окно "Свойства".
4. В нижней части чертежа перейдите на вкладку "Модель".

Изменение сечения

1. Увеличьте изображение первого вида сечения, который находится в левом нижнем углу крайнего слева листа сечения.
2. В левой части вида сечения выберите метку со смещением и отметкой.
3. Щелкните на ручке . Перетащите ручку вверх и вправо. Щелчком разместите метку.
4. Повторите шаги 2 и 3, чтобы переместить метку со смещением и отметкой в правой части вида сечения.
5. В нижней части чертежа перейдите на вкладку "Лист сечения - (1)".
6. Увеличьте изображение первого вида сечения, который находится в левом нижнем углу листа.

   Изменения, внесенные в метку, применены к виду сечения. Модель динамически связана с листами вида сечения.
