Упражнение 5. Анализ стока поверхностных вод

В данном упражнении создаются линии, иллюстрирующие траекторию, по которой вода течет по поверхности. Затем создается многоугольник, определяющий область водосбора и ее область на поверхности.

Процедура стоков воды создает такой объект как 2D или 3D полилиния, идущая по поверхности вниз от любой заданной пользователем точки. Для выбранной точки можно указать, обозначается она маркером или нет. После создания линий их можно редактировать или менять при необходимости.

Данные, полученные в результате анализа стока воды, можно использовать для расчета водосборных бассейнов, исходя из указанных низких точек поверхности. Области водосбора могут быть созданы на поверхности в виде 2D или 3D многоугольников, которые могут быть экспортированы в гидрологическое приложение для детального анализа.

В этом упражнении используется файл чертежа, аналогичный используемому в разделе Упражнение 3. Создание условных обозначений водосбора. Вносятся изменения в стиль поверхности, чтобы облегчить просмотр основных объектов поверхности; кроме того, в нем содержится простой стиль точек, который можно использовать для маркера исходной точки.

Это упражнение является продолжением раздела Упражнение 4. Извлечение объектов из поверхности.

Выполнение анализа стока воды

1. Откройте файл Surface-5C.dwg, расположенный в папке чертежей учебного пособия.
2. Выберите вкладку "Анализ" панель "Данные рельефа" "Пути потока" раскрывающийся список "Сток воды" найти.
3. В диалоговом окне "Сток воды" задайте следующие параметры.
   • Слой для траектории: C-TOPO-WDRP
   • Тип объектов траектории: 2D полилиния
   • Установить маркер в начальной точке: Да
   • Стиль маркера начальной точки: WD Start (Начало водостока).
4. Нажмите "OK".
5. В чертеже щелкните в нескольких местах рядом с теми позициями, которые отображаются на приведенном ниже рисунке.

   Вычерчивается 2D полилиния, представляющая поток воды из выбранной точки. Начальная точка траектории обозначается маркером .

   Если траектория воды разделяется, для продолжения каждой траектории вычерчиваются дополнительные линии.

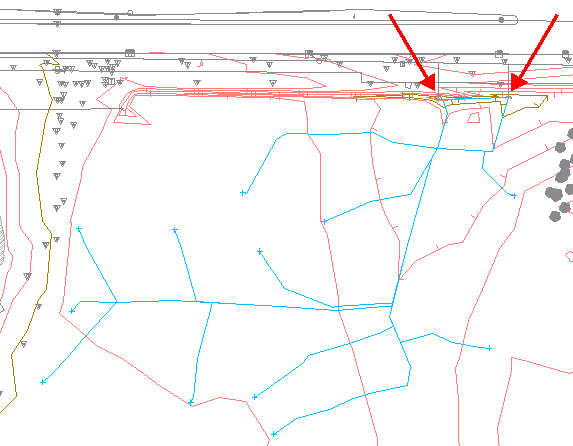

   Траектории стока воды (стрелки обозначают местоположения водоприемников водопропускных труб)

6. Нажмите клавишу ENTER для завершения команды стока воды.

   Обратите внимание, что большая часть траекторий стока выходит в водопропускные трубы, которые обозначаются красными стрелками. Далее только что созданные траектории стока воды будут использованы для определения водосборного бассейна, влияющего на водопропускные трубы.

Создание водосборных бассейнов

1. Выберите вкладку "Анализ" панель "Данные рельефа" "Водосборы" раскрывающийся список "Водосборный бассейн" найти.
2. В диалоговом окне "Водосбор" укажите следующие параметры:
   • Показать точку слива: да
   • Точка слива: водосбор
   • Водосборный слой: C-TOPO-CATCH
   • Тип водосборного объекта: 2D полилиния
3. Нажмите "OK".
4. В чертеже щелкните на маркере для каждой траектории стока воды.

   Создаются синие многоугольники, определяющие область водосбора. В командной строке отображается площадь каждой области водосбора. На чертеже каждая точка водосбора обозначается маркером .

   Прим.:

   Если выдается сообщение, указывающее на то, что заданное местоположение приводит к наличию водосборного бассейна без области, это означает, что в указанной точке нет плоской области или высоких точек.

5. Нажмите клавишу ENTER для завершения команды водосборного бассейна.


   Определенные водосборные бассейны

Объединение нескольких водосборных бассейнов

1. В чертеже выберите многоугольники, определяющие водосборные бассейны. Щелкните правой кнопкой мыши. Выберите "Разделить объекты""Разделить выделенные объекты".

   Многоугольники отображаются в окне чертежа, но все остальные объекты скрываются.

2. Снова выберите многоугольники.
3. В командной строке введите LineWorkShrinkWrap.

   Отображается полигон, содержащий объединенные зоны водосборных бассейнов. Команда LineWorkShrinkWrap создает одну внешнюю границу для набора выбранных касающихся многоугольников. Исходные многоугольники не удаляются.

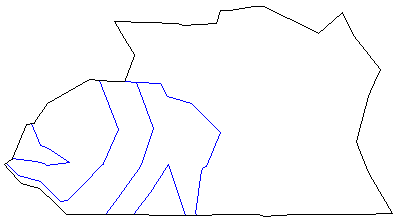

   Объединенные водосборные бассейны

4. Щелкните правой кнопкой мыши на чертеже. Выберите "Разделить объекты""Закончить изоляцию объектов".

   В окне чертежа отображаются остальные объекты чертежа.

   Совет:

   Можно передать отдельные или упакованные многоугольники водосборного бассейна в гидрологическое приложение для дальнейшего анализа.

Для перехода к изучению следующего учебного пособия перейдите к разделу Получение информации об объемах с помощью поверхностей.
