Упражнение 3. Проецирование объектов на вид профиля

В данном упражнении Вам предлагается спроецировать многовидовые блоки, точки COGO и 3D полилинии из вида в плане на вид профиля.

Проецировать на вид профиля можно целый ряд объектов AutoCAD, таких как точки, тела, блоки, многовидовые блоки, 3D полилинии, точки COGO, характерные линии и фигуры съемки. Действия, выполняемые в данном упражнении, могут применяться к любому из перечисленных объектов.

Прим.:

Перед проецированием объекта на вид профиля следует убедиться в том, что этот объект имеет заданную отметку. В противном случае, при нулевой отметке, вид профиля может быть вертикально развернут для удовлетворения условия нулевого значения отметки.

Проекция многовидовых блоков на вид профиля

1. Откройте файл Profile-5C.dwg, расположенный в папке чертежей для учебных пособий.

   На этом чертеже отображаются два видовых экрана. Вид в плане точек COGO, представляющий существующую дорогу и предполагаемый коридор, отображается на левом видовом экране. Вид профиля, содержащий профиль существующей и профиль предполагаемой поверхности грунта проектируемой дороги, отображается на правом видовом экране.

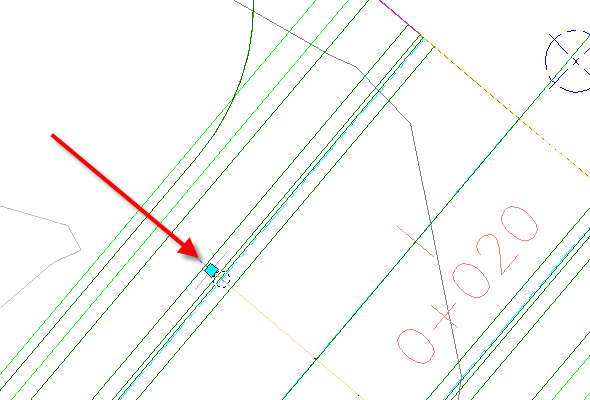

2. На левом видовом экране, на пикете 0+025 выберите многовидовой блок, представляющий осветительный столб. Щелкните правой кнопкой мыши. Выберите команду "Выбрать сходные".


   Будут выбраны все осветительные столбы вдоль коридора предполагаемой дороги.

   При вставке в чертеж многовидового блока он функционирует как стандартный блок AutoCAD. Прежде, чем многовидовой блок может быть спроецирован на вид профиля, его, в его исходной форме блока AutoCAD, следует расчленить.

3. Выберите вкладку "Главная" панель "Виды профилей и сечений" раскрывающийся список "Вид профиля" "Проецировать объекты на вид профиля" найти.
4. На правом видовом экране щелкните на сетке вида профиля.
5. В диалоговом окне "Проецировать объекты на вид профиля" выберите в каждом столбце "<Задать все>", чтобы задать следующие параметры.
   • Стиль: Проецирование без увеличения масштаба
   • "Параметры отметки": "Поверхность"First Street
   • "Стиль меток": Пикет и отметка с именем объекта
6. Нажмите "OK".

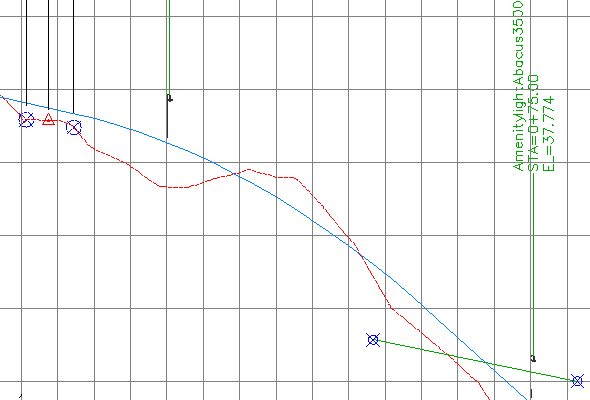

   На виде профиля отображаются осветительные столбы.



Проецирование точек COGO и 3D полилиний на вид профиля

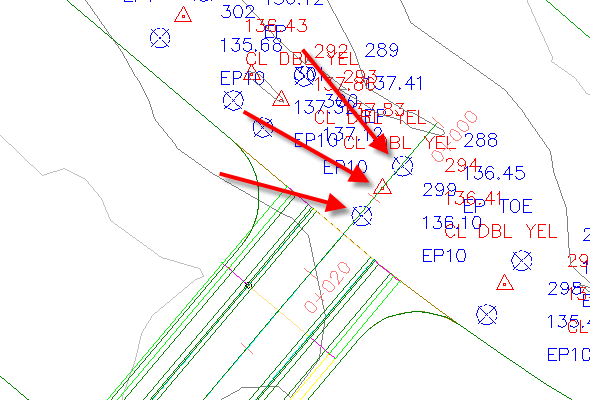

1. На левом видовом экране выберите три точки COGO, расположенные вдоль осевой линии предполагаемой дороги.

2. Выберите вкладку "Главная" панель "Виды профилей и сечений" раскрывающийся список "Вид профиля" "Проецировать объекты на вид профиля" найти.
3. На правом видовом экране щелкните на сетке вида профиля.
4. В диалоговом окне "Проецировать объекты на вид профиля" выберите "Указать объекты".

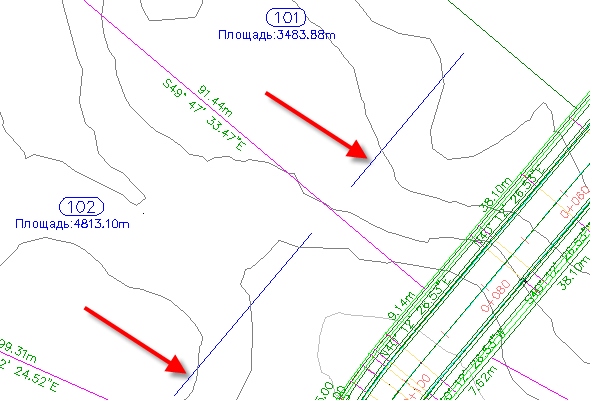

5. На левом видовом экране уменьшите изображение и выберите каждую из синих 3D полилиний, представляющих переднюю часть проекции здания.

6. Нажмите клавишу ENTER.
7. В диалоговом окне "Проецировать объекты на вид профиля" в строке "3D полилинии" в разделе "Стиль" выберите "<Задать все>".
8. В диалоговом окне "Выберите стиль проекции" выберите "Проекция без увеличения масштаба".

   Оставьте для настройки "Параметры отметки" значение "Использовать объект". В этом случае подходящим значением отметки становится свойство выбранных объектов.

9. Дважды нажмите "OK".

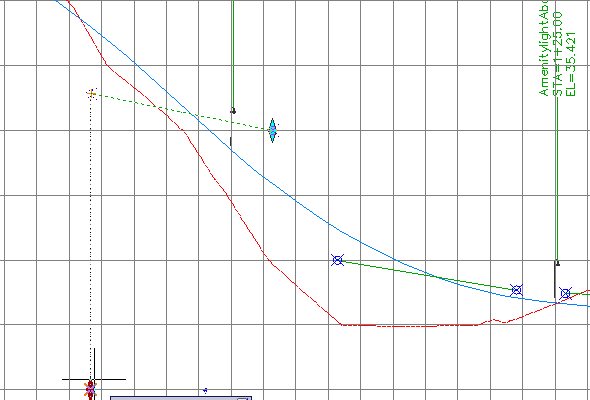

   На виде профиля отображаются точки COGO и 3D полилинии здания.



Редактирование отметки проецируемого объекта

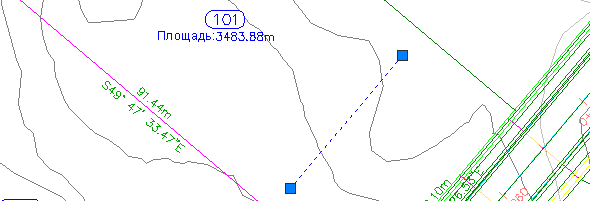

1. На левом видовом экране выберите 3D полилинию в участке 101.

2. В командной строке введите СПИСОК.

   В Текстовом окне AutoCAD обратите внимание на то, что значения отметки для вершин полилинии приблизительно равны 38.

3. Нажмите клавишу ENTER. Закройте "Текстовое окно AutoCAD".
4. На правом видовом экране выберите 3D полилинию, пересекающую пикеты 0+060 и 0+080.

   Выбрав эту 3D полилинию на виде профиля, обратите внимание на то, что на виде в плане эта полилиния выделена.

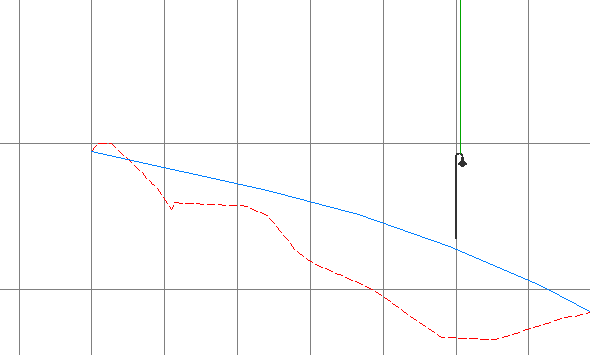

5. Перетащите левую ручку вниз по направлению к нижней части вида профиля.

6. Повторите шаги 1 и 2, чтобы проверить новое значение высотной отметки.

   При редактировании проецируемой характерной линии или 3D полилинии с помощью ручек, выполняется подстройка соответствующей отметки исходного объекта.

7. Нажмите клавишу ENTER. Закройте "Текстовое окно AutoCAD".

Изменение отображения проецируемых объектов на виде профиля

1. На правом видовом экране выберите сетку вида профиля. Щелкните правой кнопкой мыши. Выберите "Свойства вида профиля".

   Вкладка "Проекции" отображается в диалоговом окне "Свойства вида профиля". Имеющиеся на этой вкладке элементы управления предназначены для изменения параметров, которые использовались при проецировании объектов на вид профиля.

   Прим.:

   Как и в случае других меток Autodesk Civil 3D, для изменения параметров метки следует выбрать необходимую метку и воспользоваться контекстной вкладкой "Метки" на ленте.

2. В диалоговом окне "Свойства вида профиля" на вкладке "Проекции" снимите флажок "3D полилинии".
3. Нажмите кнопку "Применить".

   3D полилинии удаляются из вида профиля и исключаются из диалогового окна "Свойства вида профиля".

4. Нажмите "OK".

Дальнейшее изучение: изучите параметры стиля, доступные для спроецированных объектов. Стили проецируемых объектов отображаются в диалоговом окне "Область инструментов" на вкладке "Параметры" в коллекции "Общие""Универсальные стили""Стили проекций". Стили меток для спроецированных объектов находятся в области инструментов на вкладке "Параметры" в коллекции "Вид профиля""Стили меток""Проекция".

Чтобы продолжить работу с этим учебным пособием, перейдите к разделу Упражнение 4. Разделение вида профиля.
