Упражнение 1. Создание конструкции с переходной полосой движения

В ходе выполнения этого упражнения создается конструкция чертежа с переходами.

Создание базовой линии конструкции

1. Откройте файл Corridor-2a.dwg, расположенный в папке чертежей для учебных пособий.
2. Перейдите на вкладку "Главная" панель "Создать проектные данные" раскрывающийся список "Конструкция" "Создать конструкцию" найти.
3. В диалоговом окне "Создание конструкции" для параметра "Имя" введите "Переход". Нажмите "OK".
4. При отображении в командной строке запроса "Укажите местоположение базовой линии конструкции" щелчком мыши укажите на чертеже точку для размещения конструкции.

   На видовом экране увеличивается масштаб изображения базовой линии конструкции, которая выглядит таким образом:



Добавление элемента конструкции - полосы движения

1. Если инструментальная палитра, содержащая элементы конструкций, скрыта, выберите вкладку "Главная" панель "Палитры" "Инструментальные палитры" найти.
2. На инструментальной палитре щелкните на панели управления "Инструментальные палитры" правой кнопкой мыши. Щелкните "Элементы конструкций Civil в британской системе единиц".
3. Перейдите на вкладку "Базовый".
4. Выберите элемент "ПростаяПереходнаяПолоса".
5. На палитре "Свойства" в разделе "Дополнительные" задайте следующие значения параметров.
   • Сторона: Правая
   • Ширина по умолчанию: 14.0000
   • Толщина: 1.0000
   • Переход: Изменение смещения и отметки
6. На чертеже щелкните в точке маркера на базовой линии конструкции.

   Прорисовывается полоса движения, которая тянется на 14 футов вправо, с уклоном -2% и толщиной 1 фут.

Добавление элемента конструкции - бордюра и водосборного лотка

1. На инструментальной палитре выберите элемент "ПростойБордюрЛоток".
2. На палитре "Свойства" в разделе "Дополнительные" задайте следующие значения параметров.
   • Сторона: Правая
   • Ширина водосборного лотка: 1.2500
3. На чертеже щелкните в точке маркера на правой верхней кромке полосы движения для рисования бордюра и водосборного лотка.

Добавление элемента конструкции - тротуара

1. На инструментальной палитре выберите элемент "ПростойТротуар".
2. На палитре "Свойства" в разделе "Дополнительные" задайте следующие значения параметров.
   • Сторона: Правая
   • Ширина буфера 1: 2.0000
   • Ширина буфера 2: 3.0000
3. На чертеже щелкните на точке маркера вверху задней части бордюра и добавьте тротуар и его буферные зоны.

Добавление элемента конструкции - кювета

1. На инструментальной палитре выберите элемент "ПростойБоковойОткосВыемкиСКюветом".
2. На палитре "Свойства" в разделе "Дополнительные" задайте следующие значения параметров.
   • Сторона: Правая
   • Откос выемки: 3.000:1
3. На чертеже щелкните на точке маркера на внешней кромке наружной буферной зоны тротуара и добавьте откос выемки и насыпи.

Добавление элемента конструкции - переходной полосы движения

1. На инструментальной палитре выберите элемент "ПростаяПереходнаяПолоса".
2. На палитре "Свойства" в разделе "Дополнительные" задайте следующие значения параметров.
   • Сторона: Левая
   • Ширина по умолчанию: 12.0000
   • Толщина: 1.0000
   • Переход: Фиксация уклона, изменение смещения
3. На чертеже щелкните в точке маркера на базовой линии конструкции. Прорисовывается полоса движения, которая тянется на 12 футов влево, с уклоном -2% и толщиной 1 фут.

Симметричное отражение элементов конструкций, расположенных снаружи от правой полосы движения

1. Нажмите клавишу ESC для выхода из режима размещения элемента конструкции.
2. На чертеже щелкните правой кнопкой мыши на правой стороне конструкции, выберите бордюр, тротуар и элементы конструкции с выходом на поверхность. Щелкните правой кнопкой мыши. Нажмите "Зеркало".
3. Щелкните в точке маркера на верхнем левом краю переходной полосы движения для построения зеркального отражения элементов конструкции для бордюра, тротуара и выхода на рельеф.

   Элементы конструкции отображаются в левой части маркера конструкции.

   Команда "Зеркало" создает зеркальное изображение выбранных элементов конструкции. При этом сохраняются все параметры конструкции, кроме параметра .

   Прим.:

   Параметры зеркальных элементов конструкции не являются динамически связанными. При изменении значения параметра для элемента конструкции на одной стороне базовой линии элемента конструкции это изменение не применяется к противоположной стороне.

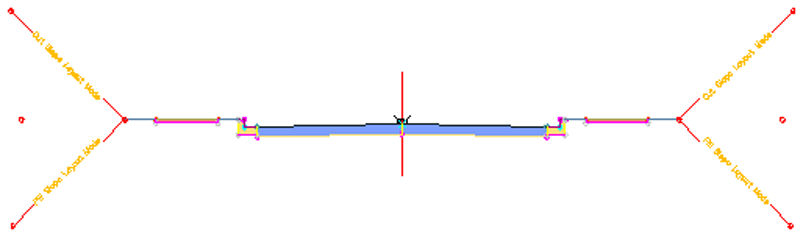

   Законченная конструкция выглядит таким образом:



Чтобы продолжить работу с этим учебным пособием, перейдите к разделу Упражнение 2. Создание коридора с переходной полосой движения.
