Упражнение 1. Создание осей сечений

В данном упражнении создается набор осей сечений вдоль трассы.

Оси сечения описывают пикеты, на которых получают поперечные сечения, а также ширину сечений влево и вправо от трассы. Набор осей сечений хранится в группе осей сечений для трассы. У каждой группы осей сечений имеется свое уникальное имя. Каждая линия внутри группы также обладает уникальным именем.

Создание осей сечений

1. Откройте чертеж Sections-Sample-Lines-Create.dwg, который находится в папке учебных пособий по чертежам.
2. Выберите вкладку "Главная" панель "Виды профилей и сечений" "Оси сечений" найти.
3. При получении запроса "Выберите трассу" нажмите клавишу Enter.
4. В диалоговом окне "Выберите трассу" выберите вариант Centerline (1) (Осевая линия (1)). Нажмите "OK".

   Отображается диалоговое окно "Создание группы осей сечений". В данном диалоговом окне определяются характеристики группы осей сечений. Шаблоны, которые входят в комплект поставки Autodesk Civil 3D, содержат заранее заданные стили линии и стили меток линий для осей сечения.

5. В верхней части диалогового окна "Создание группы осей сечения" задайте следующие параметры.
   • Стиль осей сечений: Road Sample Lines(Оси сечения дороги)
   • Стиль меток для осей сечений: Name & Section Marks(Имя и маркер сечения)
6. В разделе "Выберите источники данных для создания выборки"проверьте, чтобы для всех элементов таблицы были установлены флажки "Выборка".

   Среди источников данных могут быть поверхности, модели коридоров и поверхности коридоров. Каждая поверхность и поверхность коридора соответствует одной строке поперечного сечения. Использование в качестве источника модели коридора учитывает все точки, связи и формы в модели.

7. Задайте следующие значения для "Стилей сечения":
   Прим.:

   В таблице дважды щелкните кнопкой мыши на ячейке "Стиль", чтобы выбрать "Стиль сечения".

   • EG: Existing Ground (Естественный рельеф)
   • Corridor - (1): All Codes
   • Corridor - (1) Top: Finished Grade (Конечная поверхность)
   • Corridor - (1) Datum: Finished Grade (Конечная поверхность)
8. Нажмите "OK".

   Отображается панель "Инструменты для работы с осями сечения". В командной строке отображается запрос "Укажите пикет".

9. На панели инструментов щелкните стрелку рядом с кнопкой "Методы создания оси сечения". Щелчком кнопки мыши выберите "По пикетам коридора".

   Данная команда создает ось сечения на каждом пикете, обнаруженном в модели коридора.

10. В диалоговом окне "Создать оси сечений - по пикетам коридора" задайте следующие параметры.
    • Ширина левого захвата: 150
    • Ширина правого захвата: 150
11. Нажмите "OK".

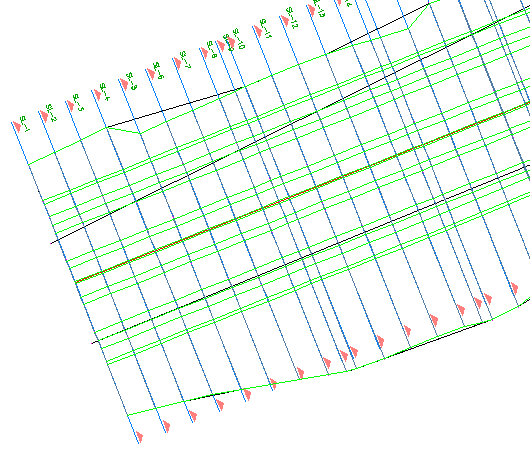

    Создаются оси сечений. При необходимости можно определить дополнительные линии, воспользовавшись панелью "Инструменты для работы с осями сечений".


12. Закройте панель "Инструменты для работы с осями сечения".

Для продолжения работы с этим учебным пособием перейдите к разделу Упражнение 2. Создание видов сечений.
