Упражнение 2. Создание видов сечений

В ходе данного упражнения будет создан вид сечения для нескольких осей сечений.

Вначале меняется ряд параметров, которые применяются к видам сечений.

Это упражнение является продолжением темы раздела Упражнение 1. Создание осей сечений.

Изменение стиля печати группы сечений

1. Откройте чертеж Sections-Views-Create.dwg, который находится в папке учебных пособий по чертежам.
2. В области инструментов на вкладке "Параметры" разверните коллекцию "Вид сечения""Стили печати группы сечений". Выберите стиль "Базовый". Щелкните правой кнопкой мыши. Выберите "Редактировать".
3. В диалоговом окне "Стиль печати группы сечений" перейдите на вкладку "Отображение".
4. В разделе "Отображение компонентов", в строке "Область печати" измените значение параметра "Цвет" на "Красный".

   Эти цвета облегчают распознавание границ листа, а также той части листа, которая содержит виды сечений. Далее в ходе этого упражнения эти компоненты будут рассмотрены в процессе создания видов сечений.

5. Нажмите "OK".

Задание основных параметров вида сечения

1. Выберите вкладку "Главная" панель "Виды профилей и сечений" раскрывающийся список "Виды сечений" "Создать несколько видов" найти.
2. В Мастере "Создание нескольких видов сечений" на странице "Общие" задайте следующие параметры.
   • Выберите трассу: Centerline (1) (Осевая линия (1))
   • Ось сечения - имя группы: SLG-1
   • Диапазон пикетов: Задается пользователем
   • Начало: 0+00.00
   • Конец: 10+00.00
   • Стиль вида сечения: Сечение дороги
3. Нажмите "Далее".

Задание стиля печати и шаблона листа

На странице "Размещение сечений" задается способ отображения видов сечений и их размещения на листах. Выберите шаблон, масштаб видового экрана и стиль печати группы сечений.

1. В разделе "Варианты размещения" выберите "Выходные чертежи".
   Прим.:

   Параметр "Черновой режим" позволяет создавать виды сечений только в текущем чертеже. Создать листы из видов сечений, созданных с использованием параметра "Черновой режим", невозможно.

2. В разделе "Шаблон листа поперечных сечений" щелкните .
3. В диалоговом окне "Выбор компоновки в качестве шаблона листа" щелкните на .
4. Убедитесь, что в локальной папке шаблонов выбран файл Civil 3D (Imperial) Section.dwt. Нажмите "Открыть".
5. В диалоговом окне "Выбор компоновки в качестве шаблона листа" в разделе "Выберите компоновку для создания новых листов" выберите ARCH D Section 40 Scale.
6. Нажмите "OK".
7. В окне Мастера "Создание нескольких видов сечений", в разделе "Стиль печати группы сечений" выберите "Базовый".
8. Нажмите "Далее".

Задание смещения вида сечения

1. На странице "Диапазон смещения", в разделе "Диапазон смещения" выберите "Автоматически".

   Обратите внимание на то, что значения "Влево" и "Вправо" равны 150. Это значение ширины захвата оси сечения, заданные в Упражнение 1. Создание осей сечений.

2. Нажмите "Далее".

Задание высоты видов сечений

1. На странице "Диапазон отметок" задайте следующие параметры.
   • Задается пользователем: установлен
   • Высота: 100.000’
   • Задание высоты видов сечений: По конкретному сечению
   • Выберите сечение: EG

   Эти параметры определяют, что высота всех видов сечений равна 100 футам и что отметка следует за отметкой поверхности EG.

2. Нажмите "Далее".

Задание выборочных сечений и меток

На странице "Параметры отображения сечения" указываются стили объектов и меток для выборочных объектов. В этом упражнении будут скрыты метки.

1. На странице "Параметры отображения сечения" в столбце "Усечение сетки" щелкните в строке "Corridor - (1) Top".
2. В строке "EG" щелкните на значении в столбце "Изменить метки".
3. В диалоговом окне "Выберите набор стилей" выберите "No Labels" (Нет метки). Нажмите "OK".
4. Повторите шаги 2 и 3 для применения стиля "Без меток" к поверхностям "Corridor - (1) Top" и "Corridor - (1) Datum".
5. Нажмите "Далее".

Задание параметров области данных

1. На странице "Области данных" для пункта "Выберите набор данных" выберите вариант "Основной пикет".
2. В области "Задайте свойства области данных" задайте следующие параметры.
   • Поверхность 1: Corridor (1) - Top
   • Поверхность 2: Corridor (1) - Datum

Создание и проверка видов сечений

1. Нажмите "Создать виды сечений".
2. В ответ на запрос об определении начала вида профиля выберите точку в верхнем видовом экране.

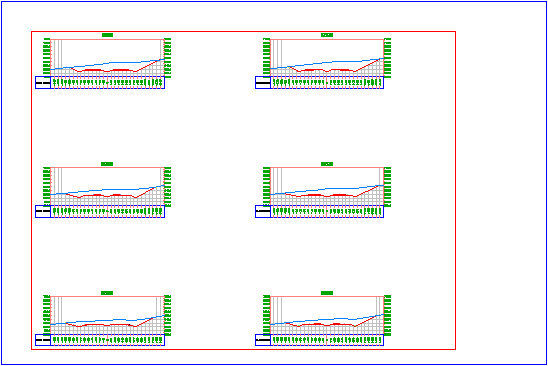

3. Увеличьте изображение одного из листов.

   Группы видов сечений собраны внутри двух прямоугольников. В начале выполнения данного упражнения был задан цвет этих прямоугольников.

   • Синий прямоугольник представляет границы листа.
   • Красный прямоугольник представляет границы области печати при размещении в ней видов сечений.

   При создании листов сечений область между красным и синим прямоугольниками содержит основную надпись, рамку и другую информацию, заключенную в выбранном шаблоне оформления выходных чертежей.

   Листы сечений будут создаваться в ходе упражнения "Создание листов сечений".


4. Увеличьте изображение одного из видов сечений.


Чтобы продолжить работу со следующим учебным пособием, перейдите к учебному пособию "Добавление данных к виду сечения".
