Упражнение 1. Перестановка ребер TIN

В данном упражнении проводится перестановка нескольких ребер триангуляционной сети (TIN) поверхности.

Перестановка кромок TIN

1. Откройте файл Surface-4A.dwg, расположенный в папке чертежей учебного пособия.

   На данном чертеже поверхность отображается линиями TIN, накладывающимися на базовое изображение участка земли, вставленное как внешняя ссылка.

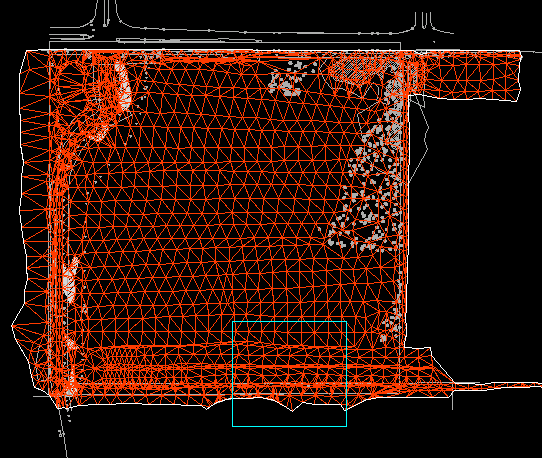

2. Увеличьте масштаб отображения нижнего края поверхности.

   Области для зумирования


3. В области инструментов на вкладке "Навигатор" разверните коллекцию "Определение" для поверхности. Щелкните правой кнопкой мыши по значку "Редактирование".
4. Выберите команду "Переставить ребро".

   В командной строке появляется запрос на выбор кромки (линии) для удаления.

5. Укажите ребро TIN, которое требуется переставить.

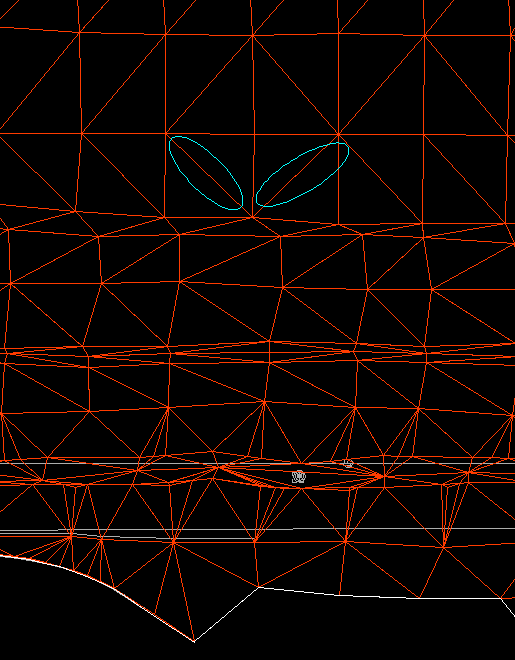

   Ребра, рекомендуемые для перестановки



   Перестановка ребер происходит при удовлетворении следующих критериев:

   • Ребро разделяет два видимых треугольника.
   • Четырехугольник, образованный двумя треугольниками (разделенными их общим ребром), - выпуклый.
6. При необходимости щелкните на других ребрах TIN для их перестановки.
7. Нажмите клавишу ENTER для завершения команды.

   Правка добавляется в качестве операции "Переставить ребро" в список "Редактирование" на вкладке "Навигатор".

   Прим.:

   В списке в столбце "Описание" представлены координаты выбранной точки у стороны, которая участвовала в перестановке.

Для продолжения работы с этим учебным пособием перейдите к разделу Упражнение 2. Удаление линий TIN.
