Упражнение 2. Создание коридора магистрали с раздельными проезжими частями

В данном упражнении создается коридор магистрали с раздельными проезжими частями.

Это упражнение является продолжением раздела Упражнение 1. Создание конструкции магистрали с раздельными проезжими частями.

Создание коридора магистрали с раздельными проезжими частями

Прим.:

В этом упражнении используется чертеж Corridor-3a.dwg из предыдущего упражнения; также можно открыть чертеж Corridor-3b.dwg из папки чертежей учебного пособия.

1. Выберите вкладку Главная панель «Создать проектные данные» команду «Коридор» найти.
2. В диалоговом окне «Создание коридора» задайте следующие параметры.
   • «Имя»: Магистраль с раздельными проезжими частями
   • «Тип базовой линии»: Трасса и профиль
   • «Выравнивание»: «Осевая линия (1)»
   • профиль:компоновка (1)
   • «Конструкция»: «Магистраль с раздельными проезжими частями»
   • «Целевая поверхность»: EG
   • «Задать параметры базовой линии и областей»: не выбрано

     Если параметр «Задать параметры базовой линии и областей» не выбран, то параметры создания коридора по умолчанию применяются к коридору.

3. Нажмите кнопку ОК.

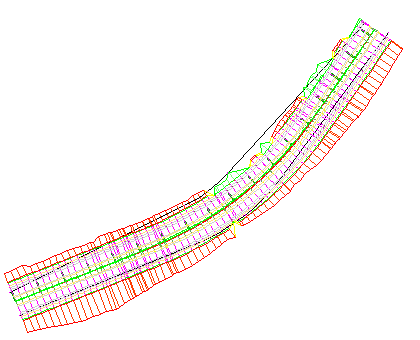

Модель коридора построена и выглядит следующим образом:

Для изучения следующего учебного пособия перейдите к разделу «Просмотр и редактирование сечений коридора».
