Упражнение 1. Просмотр сечений коридора

В данном упражнении описывается применение конструкции коридора на различных пикетах вдоль трассы базовой линии.

Инструменты просмотра/редактирования сечений коридора полезны для проверки того, как конструкции коридоров взаимодействуют с другими объектами в модели коридора.

Просмотр коридора в сечении

1. Откройте файл Corridor-4a.dwg, расположенный в папке чертежей для учебных пособий.

   Чертеж содержит конструкцию, вид профиля и модель коридора. Каждый объект отображается на отдельном видовом экране. Активен видовой экран с конструкцией.

2. Выберите вкладку «Редактирование» панель «Проектные данные»«Коридор» найти.
3. Перейдите на вкладку «Коридор» панель «Изменить сечения коридора» «Редактор сечений».
4. На вкладке «Редактор сечений» в разделе «Выбор пикета» в списке «Выберите пикет» выберите 0+00.00.

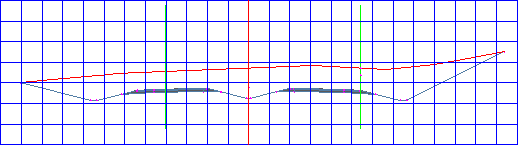

   Отображается поперечное сечение коридора на начальном пикете. Отметки и смещения отображаются на осях сетки. Вид поперечного сечения содержит конструкцию, а также остальные смежные объекты.

   В текущем пикете смещенные трассы изображаются вертикальными зелеными линиями, а существующая поверхность грунта передается горизонтальной красной линией. Вертикальная красная линия в центре сетки изображает базовую линию конструкции. Пересечения профиля с базовой линией обозначаются маркерами .


5. Инструменты вкладки «Редактор сечений» используются для просмотра сечений коридора на каждом пикете коридора. Выберите «Перейти к предыдущему пикету» найти или «Перейти к следующему пикету» найти либо выберите пикеты в списке «Выбрать пикет».

   Обратите внимание, что так как каждый пикет отображается на сетке, его местоположение на видовых экранах в плане и профиля обозначается перпендикулярной линией.

Изучение режимов изменения масштаба изображения

1. Увеличьте изображение полосы движения в правой части конструкции. Выберите «Перейти к следующему пикету» найти.

   Обратите внимание, что изображение вида снова уменьшается до границ сетки. В инструментах просмотра/редактирования сечений коридора есть три режима зумирования. Эти режимы определяют характер изменения сетки при переходе к другому пикету:

   • «Показать до границ» — изображение вида уменьшается до границ конструкции с учетом масштабного коэффициента вида. Это режим является режимом зумирования по умолчанию.
   • «Показать смещение и отметку» — изображение вида остается увеличенным по текущему смещению и отметке. При переходе к другим сечениям текущее смещение и отметка остаются в центре видового экрана.
   • «Показать элемент конструкции» — изображение вида остается увеличенным по выбранному элементу конструкции. При переходе к другим сечениям выбранный элемент конструкции остается в центре видового экрана.
2. В списке «Выберите пикет» выберите «3+00.00».
3. На панели «Инструменты работы с видами» выберите «Показать элемент конструкции» найти.
4. В диалоговом окне «Выберите элемент конструкции» выберите Daylight (Right) (Выход на рельеф (правый)). Нажмите «OK».

   Изображение вида увеличивается по элементу конструкции «Daylight (Right)» (Выход на рельеф (правый)) на пикете 3+00.00. Обратите внимание на форму, отметку и смещение элемента конструкции.

5. В списке «Выберите пикет» выберите «9+00.00».

   Изображение вида увеличивается по элементу конструкции «Daylight (Right)» (Выход на рельеф (правый)) на пикете 9+00.00. Обратите внимание, что форма, отметка и смещение элемента конструкции отличаются от пикета 3+0.00. Элемент конструкции остается в центре сетки при том же масштабном коэффициенте, что и при переходе к другим пикетам.

6. На панели «Инструменты работы с видами» выберите «Показать смещение и отметку» найти.
7. Несколько раз щелкните «Перейти к следующему пикету» найти.

   Обратите внимание, что значения смещения и виража, отображаемые на осях сетки, не меняются. Форма элемента конструкции «Выход на рельеф (Справа)» изменяется: новая форма отражает привязку этого элемента к существующей поверхности грунта.

8. На панели «Инструменты работы с видами» выберите «Показать до границ» найти.
9. Выберите «Перейти к следующему пикету» найти.

   Изображение вида уменьшается до границ конструкции.

Чтобы продолжить работу с этим учебным пособием, перейдите к разделу Упражнение 2. Редактирование сечений коридоров.
