Упражнение 2. Тонирование поверхности

В этом упражнении приведены инструкции по тонированию поверхности с помощью предусмотренных в Autodesk Civil 3D функций визуализации.

Как и другие объекты Autodesk Civil 3D, материал для визуализации применяется к поверхности с помощью диалогового окна «Свойства поверхности».

Это упражнение является продолжением раздела Упражнение 1. Перемещение многовидовых блоков на поверхность.

Применение материала для тонирования к поверхности

Прим.:

В этом упражнении используется чертеж Surface-7.dwg с изменениями, внесенными в предыдущем упражнении.

1. В окне «Область инструментов» на вкладке «Навигатор» разверните коллекцию «Поверхности».
2. Щелкните на поверхности «XGND» правой кнопкой мыши. Выберите «Свойства поверхности».
3. В диалоговом окне «Свойства поверхности», на вкладке «Информация» задайте следующие параметры.
   • Материал для тонирования: Площадка.Озеленение.Песок

     Этот материал для тонирования обеспечивает контрастное отображение отметок поверхности.

   • Стиль поверхностей: Стандартный
4. Нажмите «OK».

Применение стиля визуализации для поверхности

«Визуальные стили» обеспечивают быструю основную визуализацию, которая используется при проведении презентации на экране в Autodesk Civil 3D.

1. Выберите вкладку «Вид» панель «Визуальные стили» раскрывающийся список «Визуальные стили» «Реалистичный».

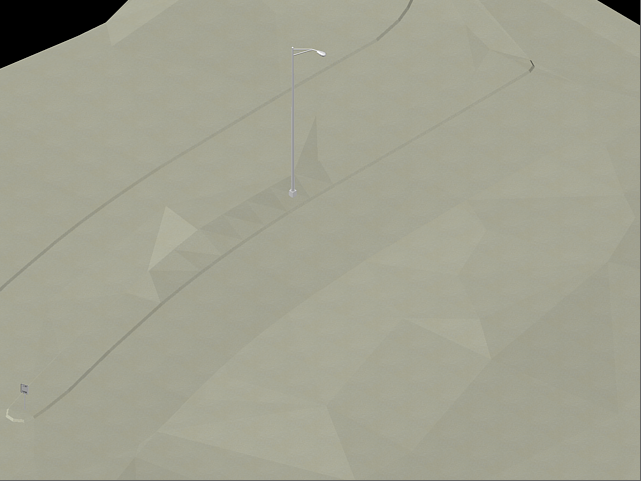

   В результате применения стиля визуализации создается затенение поверхности и сглаживаются ребра между многоугольными гранями. Отображается материал для тонирования, примененный к поверхности.

2. Выберите вкладку «Вид» панель «Визуальные стили» раскрывающийся список «Визуальные стили» «Концептуальный».

   В результате применения стиля визуализации создается затенение поверхности и сглаживаются ребра между многоугольными гранями. Этот стиль визуализации предусматривает затенение на основе стиля граней «по Гучу», в котором цветовые переходы применяются не между темными и светлыми участками, а между холодными и теплыми цветами. При этом снижается реалистичность изображения, но детали модели выглядят более отчетливыми.

Тонирование поверхности

1. В командной строке введите РЕЖТОН.

   Рассмотрите разнообразные параметры тонирования; обратите внимание на возможность настройки качества изображения и размера выходного файла. Если требуется сохранить тонированное изображение в виде файла, следует щелкнуть на значке и с помощью управляющего элемента «Имя выходного файла» задать имя и местоположение файла.

2. Нажмите .

   Результат тонирования поверхности и блоков отображается в окне «Тонирование». Эффекты тонирования более заметны в том случае, если к нескольким поверхностям и объектам на чертеже применяются различные материалы для тонирования.
