В данном упражнении Вам предлагается изменить данные, отображаемые в области данных.
Это упражнение является продолжением раздела Упражнение 2. Перенос меток в области данных.
Изменение стиля области данных
- Откройте файл Profile-6C.dwg, расположенный в папке чертежей учебного пособия.
Обратите внимание, что внизу, в области данных "Вертикальная геометрия", метки на прямых участках подъема закрываются прямыми участками.
- Выберите сетку профиля. Щелкните правой кнопкой мыши. Выберите .
- В диалоговом окне "Свойства вида профиля" на вкладке "Области данных", в поле "Местоположение" выберите "Низ вида профиля".
- В строке "Вертикальная геометрия" щелкните
рядом с позицией "Геометрия". - В диалоговом окне "Выбор стиля области данных" выберите
"Редактировать текущий набор выбранных элементов". - В диалоговом окне "Стиль областей данных вертикальной геометрии" на вкладке "Сведения об области данных" в области "Метки и засечки" в поле "В:" указывается тип назначения меток области данных, ориентированный на инструменты редактирования. Убедитесь в том, что выбран вариант "Прямой уч-к с укл. вверх".
- В области "Метки и засечки" нажмите кнопку "Составить метку".
Диалоговое окно "Создание стиля метки" содержит элементы управления для создания и редактирования компонентов меток. Обратите внимание на то, что множество элементов управления можно использовать для задания формата меток областей.
- В коллекции "Текст" измените значение "Присоединение" на "По центру внизу".
- Нажмите "OK" три раза.
- В диалоговом окне "Свойства вида профиля" нажмите "Применить".

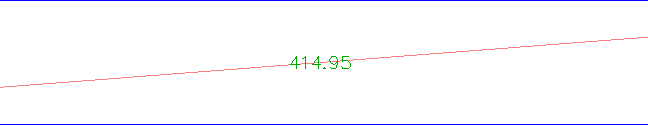

Обратите внимание на то, что на чертеже меняется положение метки прямого участка с уклоном вверх области данных.
Дальнейшее изучение: измените положение меток для прямых участков с уклоном вниз, а также вогнутых и выпуклых кривых.
