Данное упражнение позволяет приобрести навыки перегруппировки меток в областях данных.
Метки области данных могут перекрывать друг друга при близком расположении соответствующих точек. В данном упражнения Вам предлагается расположить группы меток в области данных в шахматном порядке, а затем перенести отдельные метки области данных в заданные места.
Это упражнение является продолжением раздела Упражнение 1. Добавление областей данных в вид профиля.
Расположение меток области данных в шахматном порядке
- Откройте файл Profile-6B.dwg, расположенный в папке чертежей учебного пособия.
Области данных в нижней части вида профиля PV - (3) аннотируют горизонтальную и вертикальную геометрию трассы предполагаемой дороги и содержат отметки каждого профиля на основных пикетах.

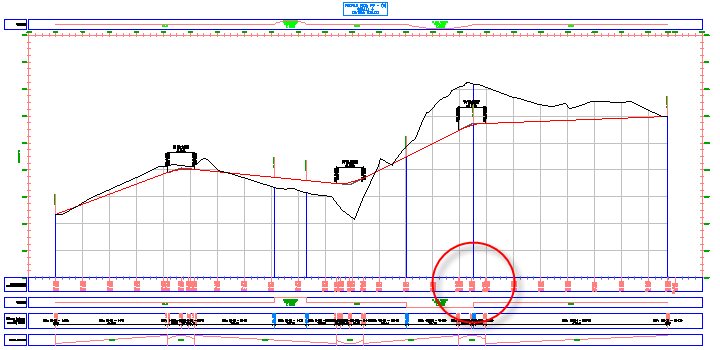

- Увеличьте изображение следующей области.

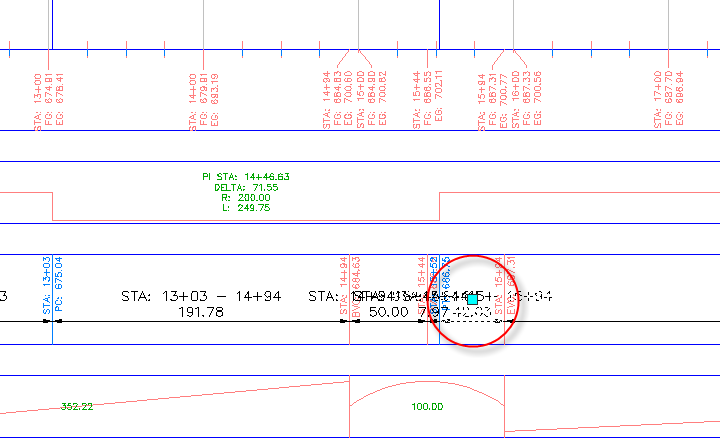

В этой области метки горизонтальной и вертикальной геометрии перекрываются.
- Выберите одну из имеющихся в этой области данных меток геометрии. Щелкните правой кнопкой мыши. Выберите "Свойства".
- В Палитре свойств, в разделе "В шахматном порядке" задайте следующие параметры:
- "Автоматическое шахматное расположение": Шахматный порядок на обеих сторонах
- "Высота шахматной линии": 0,0250
Метки области данных расположены с равными интервалами вдоль области данных, при этом для точек привязки меток созданы линии выноски.
Перенос меток области данных
- В расположенной внизу области данных щелкните следующую метку, удерживая клавишу Ctrl.

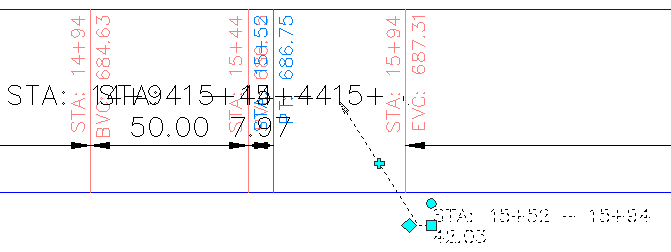

- Перетащите ручку вниз и вправо. Щелкните мышью для закрепления положения метки.
- Щелкните на ручке

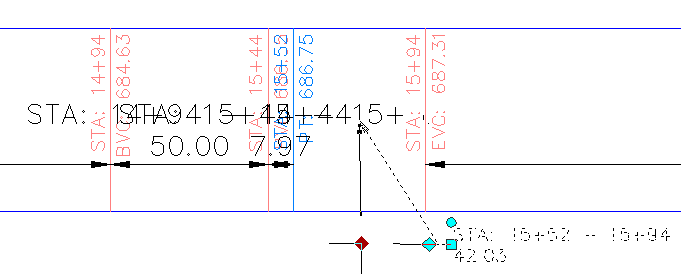

. Перетащите ручку влево. Щелкните мышью для закрепления положения экранной ручки. К линии выноски метки добавляется новая вершина.

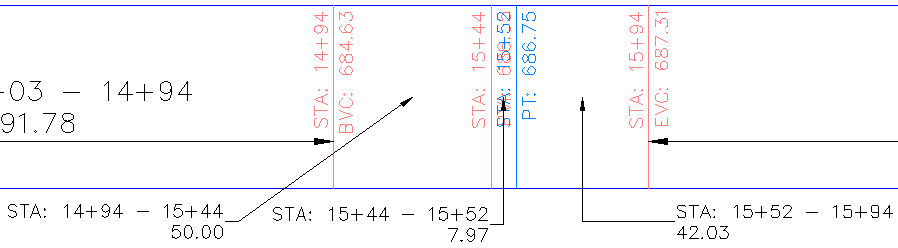

- Повторите шаги 1–3 для переноса меток, расположенных слева от только что перенесенной метки.
Для продолжения работы с этим учебным пособием перейдите к разделу Упражнение 3. Изменение стиля области данных.
