Упражнение 5. Работа с отчетами по объемам работ

В этом упражнении создадим отчеты по объемам работ, а затем изучим несколько способов использования полученных данных.

Отчеты можно отображать и сохранять в различных форматах, например XML, CSV, HTML и TXT. Предусмотрено два типа отчетов по объемам работ:

• Итоговый отчет: содержит список суммарных значений по каждой статье расхода. Можно ограничить итоговый отчет вычислением количественных значений по статьям расхода только в пределах диапазона пикетов заданной трассы.
• Детализированный отчет: содержит список количественных значений для каждого типа статей расхода (площадь, количество и линейные). Каждый экземпляр статьи расхода включается в отчет в виде отдельного линейного элемента, также можно включать в отчет положение этого элемента относительно указанной трассы. Можно ограничить детализированный отчет вычислением статей расхода только в пределах диапазона пикетов заданной трассы.

Это упражнение является продолжением темы раздела Упражнение 4. Назначение кодов статей расхода коридорам.

Формирование сводного отчета о количественных значениях по статьям расхода

1. Откройте чертеж Quantities-5.dwg, который находится в папке учебных пособий по чертежам.

   Этот чертеж содержит площадку производственного объекта, которая состоит из проекции объекта здания, парковки и подъездных дорог. С некоторыми объектами на этом чертеже связаны статьи расхода.

2. Перейдите на вкладку "Анализ" панель "QTO (объем работ)" "Объем работ" найти .
3. В диалоговом окне "Вычислить объем работ" задайте следующие параметры:
   • Тип отчета: Сводка
   • Границы отчета: Чертеж

     Эта опция определяет, что отчет будет включать данные по статьям расхода для всех объектов на текущем чертеже. Другие параметры позволяют ограничить отчет объектами, находящимися на листе или в наборе объектов.

   • Ограничить диапазоном пикетов трассы: Снят

     Эта опция используется для задания диапазона пикетов трассы, ограничивающих отчет. Отчет содержит данные по статьям расхода для объектов чертежа, которые можно спроецировать на трассу в заданном диапазоне пикетов.

     В данном упражнении отчет будет создан в полном объеме.

   • Отчет только по выбранным статьям расхода: Снят
4. Щелкните "Вычислить".
5. В диалоговом окне "Отчет по объемам работ" в раскрывающемся меню выберите Summary (TXT).xsl.

   Проанализируйте отчет. Обратите внимание, что отчет содержит идентификатор, описание, общее количество и единицу измерения для каждой статьи расхода.

   Прим.:

   Количественные значения для статей расхода, связанные с кодами коридоров, в сводном отчете не вычисляются. Далее эти элементы будут вычислены в детализированном отчете.

6. В диалоговом окне "Отчет по объемам работ" щелкните "Закрыть".

Формирование детализированного отчета о количественных значения по статьям расхода

1. В диалоговом окне "Вычислить объем работ" задайте следующие параметры:
   • Тип отчета: Детализированный
   • Границы отчета: Набор объектов
   • Ограничить диапазоном пикетов трассы: Снят
   • Отчет только по выбранным статьям расхода: Снят
   • Отчет по пикетам и смещениям относительно: Второстепенная дорога

     В детализированном отчете отображаются значения пикетов и смещений всех элементов относительно указанной трассы.

2. Рядом с полем "Границы отчета" щелкните .

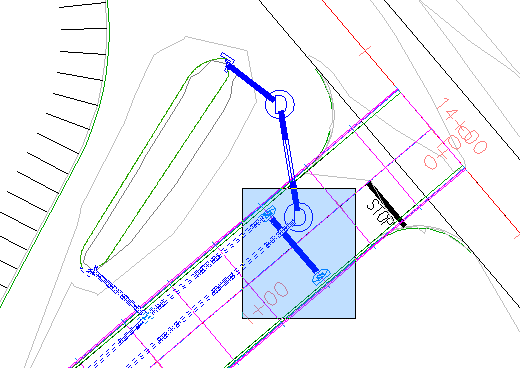

3. На чертеже выберите трубы и колодцы вдоль второстепенной дороги. Нажмите клавишу ENTER.

4. Щелкните "Вычислить".
5. В диалоговом окне "Отчет по объемам работ" в раскрывающемся меню выберите Detailed Linear (HTML).xsl .

   Проанализируйте отчет. В этом отчете отображаются значения длины, пикета и смещения начала и конца каждой трубы.

6. В раскрывающемся списке выберите Detailed Count (HTML).xsl .

   Для каждого экземпляра статьи расхода отображаются базовая линия, значение пикета и смещение объекта, которому назначена статья расхода.

   Обратите внимание, что несколько экземпляров статьи расхода 60409-0500 находятся на расстоянии 17 футов с обеих сторон трассы. Это указывает на то, что эти водоприемники размещены вдоль кромок дорожного покрытия коридора второстепенной дороги.

Вставка отчета об объемах работ в чертеж

1. Щелкните "Рисование".
2. Выполните панорамирование свободного места на чертеже.
3. Щелчком разместите таблицу.

   На экране крупным планом отображается отчет об объемах работ, который представляет собой таблицу AutoCAD.

Экспорт отчета по объемам работ

1. В диалоговом окне "Отчет по объемам работ" в раскрывающемся меню выберите Detailed Area (CSV).xsl .

   Отчет по объемам работ можно экспортировать в любом из форматов, представленных в списке.

2. Нажмите "Сохранить как".
3. В диалоговом окне "Сохранить отчет по объемам работ как" выберите папку "Мои учебные данные Civil 3D".
4. В поле "Имя файла" введите QTO_Detailed Area (CSV).txt. Выберите "Сохранить".

   Текстовый файл можно импортировать в приложение работы с электронными таблицами, например Microsoft Excel.

5. Щелкните два раза "Закрыть".

Для продолжения работы с этим учебным пособием перейдите к разделу Упражнение 6. Работа с формулами статей расхода.
