Упражнение 4. Назначение кодов статей расхода коридорам

В этом упражнении создадим стиль набора кодов, который будет использоваться при назначении кодов статей расхода областям коридора и линейным объектам.

Стиль набора кодов применяет статьи расхода к кодам звена или точек, определяющих конструкции коридора. Стиль набора кодов позволяет использовать модель коридора для расчета количества в различных единицах измерения, например:

• Совокупная площадь или объем: для извлечения совокупных объемов замкнутых областей коридора примените к звеньям коридора коды статей расхода.

  Звенья с кодами статей расхода используются для извлечения количественных значений площади или объема материалов, например асфальта, гравия или грунта, для данной статьи расхода.

• Линейные количественные значения: для извлечения линейных количественных значений вдоль характерной линии коридора примените коды статей расхода к точкам коридора.

  Точки с кодами статей расхода используются для извлечения линейных количественных значений для таких материалов, как перила и бордюр.

• Детализированный учет: для извлечения детализированных количественных значений определенного элемента примените коды статей расхода к точкам коридора и используйте формулу для вычисления количества по длине характерной линии.
  Прим.:

  Сведения о создании и применении формул статей расхода приведены в разделе Упражнение 6. Работа с формулами статей расхода.

Это упражнение является продолжением темы раздела Упражнение 3. Назначение кодов статей расхода элементам трубопроводной сети.

Создание стиля набора кодов

1. Откройте чертеж Quantities-4.dwg, который находится в папке учебных пособий по чертежам.

   Этот чертеж содержит площадку производственного объекта, которая состоит из проекции объекта здания, парковки и подъездных дорог.

2. В области инструментов на вкладке «Параметры» разверните коллекцию «Общие»«Универсальные стили»«Стили наборов кодов». Щелкните правой кнопкой мыши «Все коды». Выберите команду «Копировать».
3. В диалоговом окне «Стиль набора кодов» на вкладке «Информация» для параметра «Имя» введите «Corridor Quantities» (Количественные характеристики коридора).
4. На вкладке «Коды» в области «Звено» в строке «База» щелкните .
5. В категории «Избранное» выберите «Идентификатор статьи расхода»30202-0600.
6. Нажмите «OK».
7. Повторите шаги 4-6, чтобы применить коды статей расхода к следующим звеньям:
   • Покрытие: 40920-1000
   • Покрытие 1: 40930-0200
   • Покрытие 2: 40310-3300
   • Основание: 30202-0800
8. Повторите шаги 4-6, чтобы применить коды статей расхода к следующей точке:

   Верх_Бордюра: 60902-0800

9. Нажмите «OK».

Применение нового набора кодов к коридору и конструкции

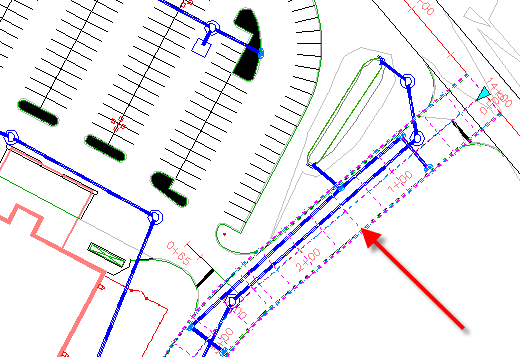

1. Выберите коридор второстепенной дороги на чертеже. Щелкните правой кнопкой мыши. Выберите «Свойства».

2. В палитре «Свойства» в разделе «Данные» выберите для параметра «Имя стиля набора кодов» значение «Corridor Quantities» (Количественные характеристики коридора).
3. Нажмите Esc.
4. На чертеже выберите базовую линию данной конструкции коридора. Щелкните правой кнопкой мыши. Выберите «Свойства».
5. В палитре «Свойства» в разделе «Данные» выберите для параметра «Имя стиля набора кодов» значение «Corridor Quantities» (Количественные характеристики коридора).
6. Нажмите Esc.
7. Создайте коридор повторно.

Для продолжения работы с этим учебным пособием перейдите к разделу Упражнение 5. Работа с отчетами по объемам работ.
