Упражнение 3. Просмотр чертежа как вида модели

В этом упражнении изучаются некоторые способы просмотра объектов в трехмерных видах.

Это упражнение является продолжением раздела Упражнение 2. Изменение отображения объекта.

Изучение отображения объекта на видах модели

Прим.:

В данном учебном пособии используется чертеж Intro-2.dwg из предыдущего учебного пособия.

1. Щелкните в левом видовом экране, чтобы он стал активным.
2. Выберите вкладку Вид панель «Именованные виды»  список видов ЮВ изометрия.

   В левом видовом экране отображается юго-западный изометрический вид, в правом видовом экране отображается вид в плане.

3. Увеличьте масштаб отображения до изометрического вида поверхности.

   Обратите внимание на зеленые и синие линии. Зеленые линии представляют собой профили компоновки, которые были изучены при рассмотрении вида профиля. Они имеют зеленый цвет, потому что в направлении "Вид модели" в стиле указано, что они будут отображаться зеленым цветом. Синие линии под поверхностью представляют собой трассы в плане, на основании которых были созданы профили.

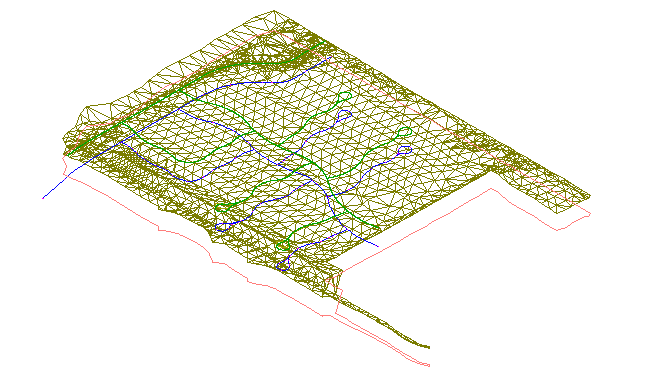

   Юго-восточный изометрический 3D-вид.



Изменение визуального стиля поверхности

1. Выберите вкладку "Вид" панель "Визуальные стили" раскрывающийся список "Визуальные стили" "3D каркас".

   Визуальные стили AutoCAD обеспечивают быструю основную визуализацию, которая используется при проведении презентации на экране в Autodesk Civil 3D. При использовании визуального стиля "3D каркас" поверхность отображается как вид модели без нанесения материала заполнения на объект.

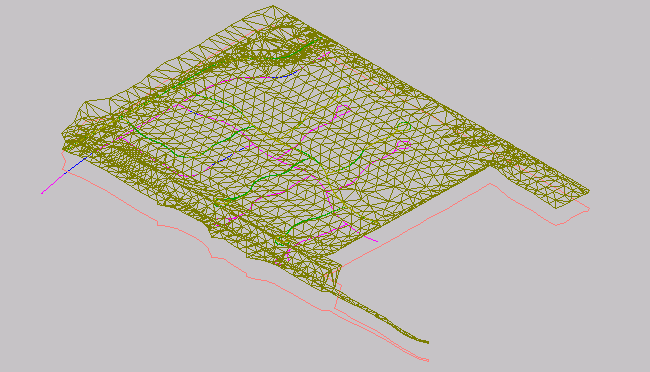

   Визуальный стиль "3D-каркас"



   Обратите внимание, что в правом верхнем углу отображается куб. Это видовой куб AutoCAD, обеспечивающий визуальную обратную связь относительно текущей ориентации модели. Видовой куб можно использовать для корректировки точки зрения на модель после применения какого-либо визуального стиля.


2. Щелкните угол видового куба и перетащите его в новое положение. Поупражняйтесь в перетаскивании видового куба в различные положения. После завершения нажмите для возврата модели и видового куба в первоначальные положения.
3. Выберите панель "Вид" панель "Визуальные стили" раскрывающийся список "Визуальные стили" "Концептуальный".

   В результате применения визуального стиля "Концептуальный" создается затенение объекта и сглаживаются ребра между многоугольными гранями. Этот стиль визуализации предусматривает затенение на основе стиля граней "По Гучу", в котором цветовые переходы применяются не между темными и светлыми участками, а между холодными и теплыми цветами. При этом изображение становится нереалистичным, но детали модели кажутся более отчетливыми.

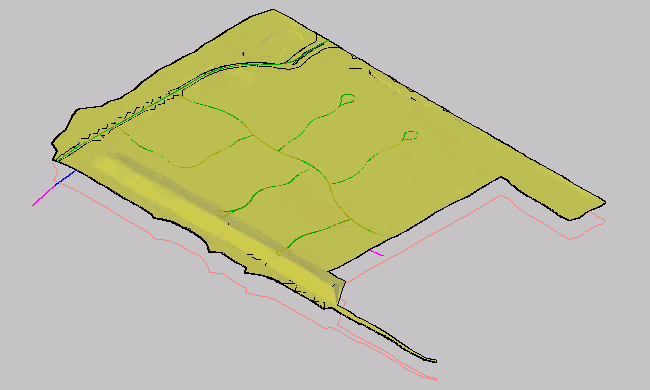

   Концептуальный визуальный стиль


4. Выберите вкладку "Вид" панель "Визуальные стили" раскрывающийся список "Визуальные стили" "Реалистичный".

   В результате применения визуального стиля "Реалистичный" создается затенение поверхности и сглаживаются ребра между многоугольными гранями. Отображается материал тонирования, определенный в стиле поверхности.

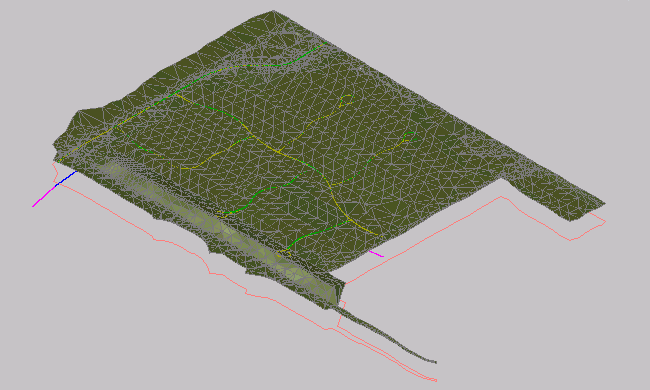

   Реалистичный визуальный стиль
