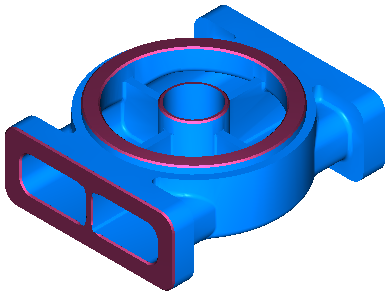

Деталь в этом примере содержит элементы Торец и Фаска наверху и сбоку:

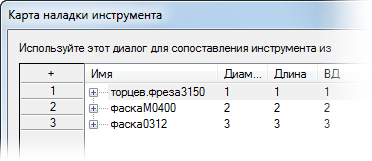

По умолчанию эта деталь использует три инструмента:
- Торцевую фрезу для обработки верхнего элемента Торец, которая затем поворачивается для обработки бокового элемента Торец.
- Фасочный инструмент для снятия фаски вокруг верхнего элемента Торец
- Фасочный инструмент для снятия фаски вокруг бокового элемента Торец

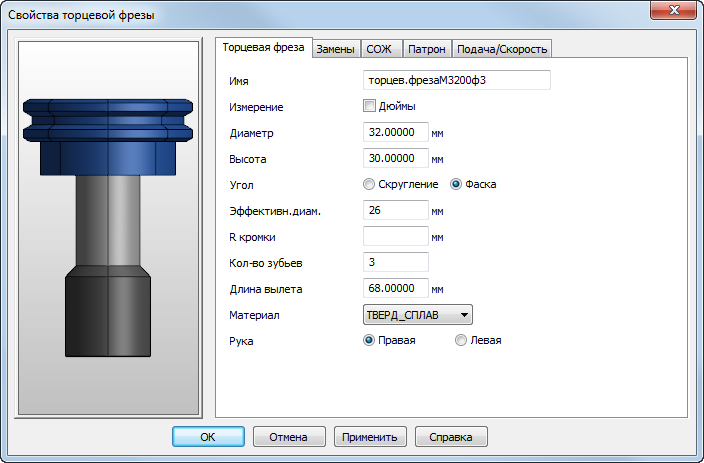

Вместо торцевой фрезы, используемой по умолчанию, можно создать новую торцевую фрезу с Фаской, например:
Установите этот новый инструмент как замену для элемента Торец, а затем используйте его для обработки элементов Фаска, заменив инструменты по умолчанию в списке операций.
Если снова запустить симуляцию, то можно увидеть, что новый инструмент Торцевая фреза обрабатывает и элементы Торец, и элементы Фаска:

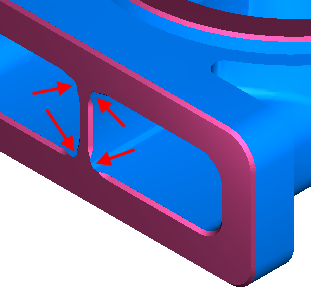

В этом примере скошенная торцевая фреза имеет слишком большой размер, чтобы снять фаску на боковой стенке детали:
В FeatureCAM отображается предупреждение, и пользователь может заменить инструмент для этой фаски обратно на инструмент по умолчанию.

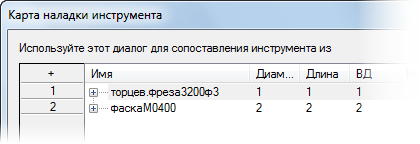

Используя скошенную торцевую фрезу, эту конкретную деталь можно обработать с помощью двух инструментов вместо трех:
- Скошенная торцевая фреза для обработки верхнего элемента Торец и верхнего элемента Фаска, которая затем поворачивается для обработки бокового элемента Торец
- Фасочный инструмент для снятия фаски вокруг бокового элемента Торец
