Начальная и конечная точки

Атрибуты Начальная точка и Конечная точка доступны в операциях точения. Если начальная точка задана, то центр режущей кромки инструмента ускоренно перемещается к этой точке в начале операции. Если конечная точка задана, то центр режущей кромки инструмента ускоренно перемещается к этой точке в конце операции.

Чтобы задать значение для Начальной точки и Конечной точки, можно нажать кнопку Выбрать положение рядом с параметром Новое значение в нижней части диалогового окна и щелкнуть в нужном месте в графическом окне. Также вы можете ввести имя линейной кривой, и инструмент будет следовать за этой кривой при входе или выходе из детали.

Прим.: Вы не можете выбрать кривую графически.

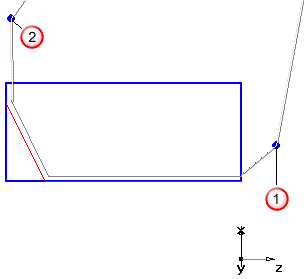

На следующем рисунке показан инструмент необычной формы, которому необходима начальная кривая для точного контроля.

Прим.: Можно задать для FeatureCAM подачу от начальной точки (или конца начальной кривой) до начала траектории.
