Создание компоновки Factory в Inventor

Создание компоновок Factory Design с использованием единиц систем по умолчанию.

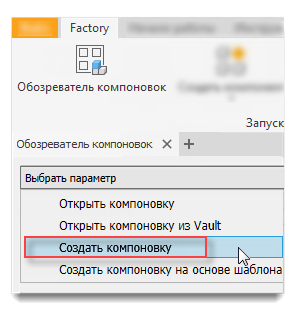

На ленте Factory выберите панель Запуск Factory > меню Обозреватель компоновок > раскрывающееся меню Выбрать параметр > Создать компоновку.

Введите имя новой компоновки в поле Имя файла.
Нажмите "Сохранить".
Новый файл компоновки автоматически создается с использованием стандартного файла шаблона StandardFactoryLayout.iam.
Файл откроется. Щелкните Сохранить на панели Быстрый доступ или в меню приложения, чтобы открыть диалоговое окно Сохранить как для переименования и сохранения файла на локальном или сетевом диске.

Дополнительную информацию о командах в меню Выбрать параметр см. в разделе Работа с компоновками.

Создание компоновок Factory Design с использованием единиц измерения другой системы

При использовании команды Обозреватель компоновок на панели Запуск Factory создается файл, к которому автоматически применяется шаблон компоновки Factory. В данном шаблоне используются единицы системы, заданные для установки Autodesk Inventor. Чтобы создать компоновку Factory с альтернативной системой единиц измерения, используйте команду Создать.

Выберите Создать на панели быстрого доступа или в меню Файл Inventor.

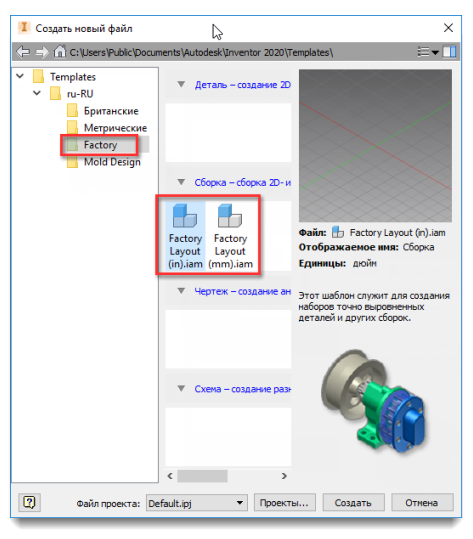

Перейдите в папку Factory в диалоговом окне Создать новый файл и выберите файл Factory Layout (mm).iam или Factory Layout (in).iam.

Нажмите кнопку "Создать".
Используйте активную вкладку Factory на ленте для проектирования компоновки.
Файл открывается и получает имя по умолчанию. Щелкните Сохранить на панели Быстрый доступ или в меню приложения, чтобы открыть диалоговое окно Сохранить как для переименования и сохранения файла на диске.

Совет. На вкладке Шаблоны диалогового окна Параметры Factory указывается файл шаблона (британская или метрическая система) для создания новых компоновок Factory. Здесь также задаются файлы шаблонов (британская или метрическая система) для моделирования деталей и сборок, необходимых для разработки и публикации компонентов. Если при создании компоновок используются одни и те же файлы шаблонов, в параметрах диалогового окна Параметры Factory можно указать шаблоны для всех новых компоновок, компонентов деталей или компонентов сборок. После этого с помощью команды Создать компоновку в обозревателе компоновок можно быстро создать компоновки с нужной системой единиц измерения. Команду Параметры Factory можно найти, выбрав вкладку Factory > панель Запуск Factory.

Дополнительную информацию см. в разделе справки по Inventor Factory в разделе Задание параметров Factory.

Создание компоновки Factory из чертежа AutoCAD

Если 2D-компоненты AutoCAD Factory присутствуют в файле чертежа, то такой чертеж вставляется в перекрытие Factory в качестве подложки DWG и автоматически заполняется 3D-компонентами. В случае отсутствия 2D-компонентов чертеж размещается только в качестве подложки DWG. После этого компоненты можно расположить вручную по своему усмотрению.

Новые компоновки Factory могут быть созданы из существующих 2D-компоновок AutoCAD. Если компоновка AutoCAD содержит какие-либо 2D- или связанные компоненты из библиотеки системных компонентов AutoCAD Factory, то при открытии чертежа в Inventor Factory или Navisworks Factory они будут заменены их 3D-эквивалентами.

Дополнительную информацию и инструкции по созданию компоновок Factory см. в разделе Создание компоновки Factory.

Взаимодействие файлов проекта с файлами компоновки Factory

По умолчанию файлы компоновок Factory хранятся в папке, назначенной текущему активному файлу проекта. Если активен проект по умолчанию, все файлы сохраняются в папке "Мои документы".

Все новые компоненты (файлы деталей или сборок), которые создаются с помощью команды Создать компонент, по умолчанию сохраняются вместе с файлом проекта.
Любой новый компонент, опубликованный как пользовательский, автоматически копируется и сохраняется в папке "Мои документы" независимо от активного проекта.

Дополнительные сведения об использовании, создании и изменении активного файла проекта см. в справке по Autodesk Inventor.
