Повышенная производительность команды «Отверстие», усовершенствованный рабочий процесс и улучшенный пользовательский интерфейс

Повышение производительности

В команде «Отверстие» реализованы следующие усовершенствования.

Повышенная скорость работы	Оптимизированный рабочий процесс позволяет уменьшить количество щелчков и перемещений мыши и контекстного переключения, что гарантирует существенное повышение скорости работы и производительности. Производительность дополнительно повышена за счет возможности загрузить данные резьбы и зазора.
Дополнительные интеллектуальные функции	Упрощены типы вариантов размещения. Больше не требуется выбирать нужный параметр. Он выводится на основе анализа взаимодействия с пользователем.
Высокая надежность	Можно добавлять несколько отверстий, не создавая эскиз заранее.
Несвязанные компоненты	Быстрое создание размеров линейного смещения для размещения отверстия, а также наложение зависимости концентричности с созданием основного эскиза.
Непрерывный рабочий процесс	Перемещение между определением отверстия и эскизом для добавления или изменения свойств, а также обратное переключение
Все необходимое в нужное время	Контекстные размеры заменяют мини-панели инструментов, что обеспечивает прямой доступ к параметрам при взаимодействии с моделью.

Усовершенствования пользовательского интерфейса

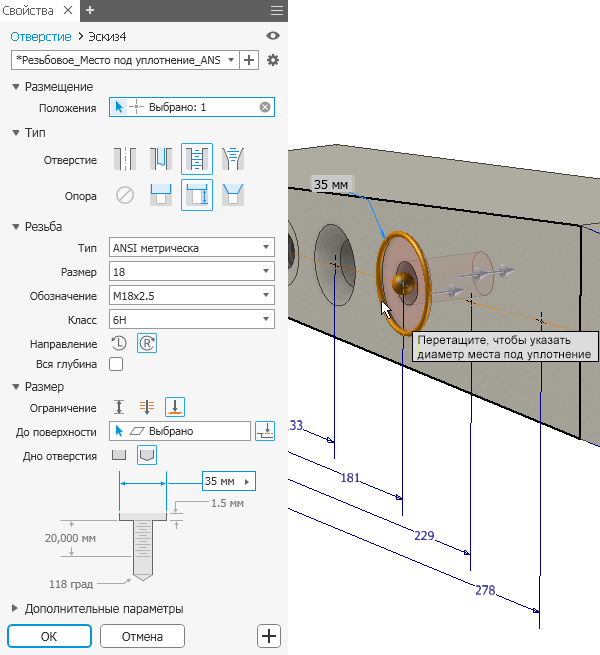

Команда «Отверстие» оптимизирует рабочий процесс и позволяет создавать наборы параметров отверстий для удобства повторного использования.

Основные принципы

Оптимизация рабочего процесса	На панели свойств рабочий процесс представлен в направлении сверху вниз. То есть, любое заданное или измененное свойство может повлиять на свойства в разделах ниже, однако эти свойства не влияют на свойства в предыдущих разделах. Усовершенствованная процедура упорядочения размеров позволяет ускорить ввод значений для отверстий. Наборы параметров используются для создания и повторного использования часто используемых наборов свойств.
Узел иерархии	Узлы иерархии помогают создавать и редактировать элементы. На изображении слева представлена процедура редактирования отверстия (Hole3). Можно щелкнуть узел Sketch4, чтобы изменить эскиз, или выбрать узел Hole3, чтобы изменить параметры, определяющие элемент.
Развернуть/свернуть	Для удобства использования разделы панели можно развернуть или свернуть, чтобы персонализировать интерфейс в соответствии с часто (или редко) используемыми параметрами. В разделах панелей используется последнее заданное состояние.
Меню панели	В раскрывающемся меню доступен раздел справки и дополнительные настройки. Содержимое меню зависит от контекста. Например, для панели свойств отобразится один список, для обозревателя модели — другой и т. д.

Дополнительные сведения о панелях свойств см. в разделе Панели свойств.

Дополнительные сведения о команде «Отверстие» см. в разделе Создание отверстий.
