Консультант по допускам отображает окрашивание статуса граней
Ранее консультант по допускам отображал только статус для схемы допусков. Теперь можно включить окрашивание статуса граней, чтобы отобразить состояние зависимости в модели. Выберите окрашивание статуса граней в нижней части обозревателя консультанта по допускам, чтобы включить или отключить окрашивание.
Совет: Ознакомьтесь с учебным пособием Создание и анализ элементов допуска в галерее, где представлено описание нового рабочего процесса.
Дополнительные сведения см. в разделе Работа с аннотациями допуска и консультантом по допускам.
Отображение количества элементов с помощью команды «Размер отверстия/резьбы» 3D-аннотаций
В предыдущей версии количество отверстий в массиве можно было отобразить только в случае, если при добавлении аннотации к отверстию использовался элемент допуска.
Теперь отобразить количество элементов в массиве можно с помощью стандартной команды аннотаций «Размер отверстия/резьбы».

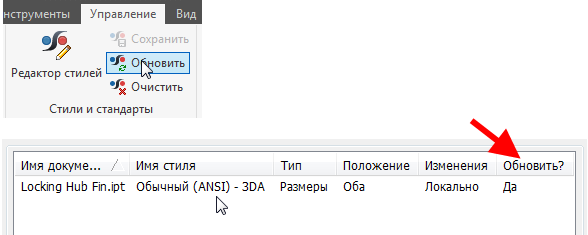

Прим.: Чтобы количество отображалось, библиотека активных стилей должна содержать стиль 2019 3DA. Если после добавления аннотации количество не отображается, то для добавления строки количества в стили 3DA выберите вкладку «Управление» > «Обновить».
Важное замечание: В библиотеку стилей по умолчанию добавлены стили 3DA, поддерживающие аннотации MBD и 3DA. Если используются пользовательские библиотеки стилей, то данные стили могут в них отсутствовать.
Сведения о добавлении стилей 3DA в библиотеку стилей см. в разделе Перенос пользовательских стилей.
