Усовершенствования в iLogic

Новые компоненты iLogic и режимы управления

Множество новых функций сборок iLogic облегчают написание кода правил добавления, изменения и удаления компонентов и зависимостей. Далее приводятся примеры.

• Components.Add  — позволяет убедиться, что компонент существует и обладает указанными свойствами.
• Components.AddiPart — создает или обновляет экземпляр с помощью параметрического ряда и указания элемента.
• ThisAssembly.BeginManage и ThisAssembly.EndManage — позволяют удалять компоненты без вызова команды Components.Delete.

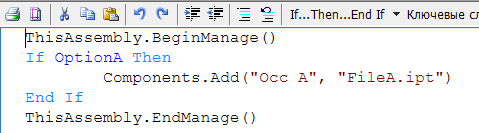

В следующем примере OptionA является параметром типа True/False для сборки. Если установлено значение параметра True, добавляется или обновляется компонент Occ A. Если установлено значение False, компонент удаляется или не добавляется. iLogic проверяет наличие Occ A только в том случае, если для OptionA установлено значение True.

При выполнении кода EndManage: если для OptionA установлено значение False, а компонент Occ A есть в сборке, он удаляется.

Принцип заключается в том, что при каждом выполнении блока BeginManage/EndManage необходимо вызывать функцию, чтобы добавлять только те компоненты, которые нужно включить в блок.

Важное замечание: iLogic использует имя компонента, чтобы определить, какие компоненты нуждаются в управлении, обновлении и удалении. Если вручную переименовать управляемый экземпляр и не обновить правило управления iLogic, управление прекратится и на его месте будет создан новый экземпляр.

Дополнительные сведения о функциях, поддерживаемых iLogic, см. в справочнике по iLogic API.

Новая геометрия единиц документа

Доступны новые функции, которые используют единицы документа, а не единицы базы данных в качестве объектов и значений координат, представляющих точки, векторы и матрицы. Эти объекты могут использоваться для указания расположения и ориентации компонентов, созданных с помощью команды Components.Add и соответствующих функций. Используйте ThisDoc.Geometry.Point() или аналогичные функции для создания объектов.

Прим.: Для извлечения соответствующих объектов в базу данных можно использовать свойство InDatabaseUnits. Это необходимо при использовании функций Inventor API.

Новые функции зависимости, добавляемые в сборку iLogic

Новые функции «Связи iLogic (добавление)» позволяют создать сборку iLogic, вхождения и зависимости в которой создаются на основе правила. Правило повторно создает или обновляет содержимое при изменении любых значений соответствующих параметров.

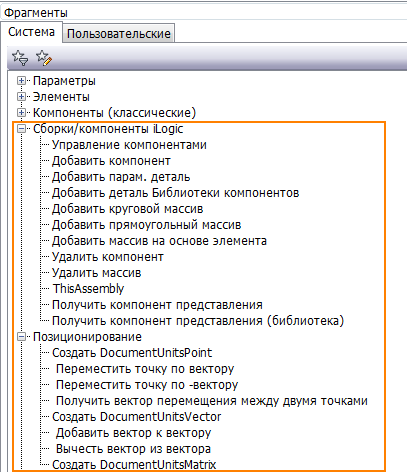

Ниже представлен список новых функций.

Дополнительные сведения см. в справочнике по iLogic API.

Новые команды сохранения текущего состояния

Команда сохранения текущего состояния поддерживает следующие функции.

• Сохранить текущее состояние (Components.Add) — получение данных о состоянии выбранных компонентов с помощью Components.Add. Игнорирует связанные зависимости.
• Сохранить текущее состояние (Components Constraints.Add) — получение данных о состоянии выбранных компонентов и связанных зависимостей с помощью Components.Add.
• Сохранить текущее состояние (Constraints.Add) — получение данных о состоянии выбранных зависимостей с помощью Constraints.Add. Доступно, только если файл содержит зависимость.

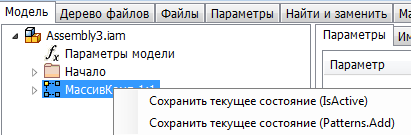

• Сохранить текущее состояние (Patterns.Add) — получает данные о состоянии выбранного массива. Доступно, если файл содержит массив сборки.

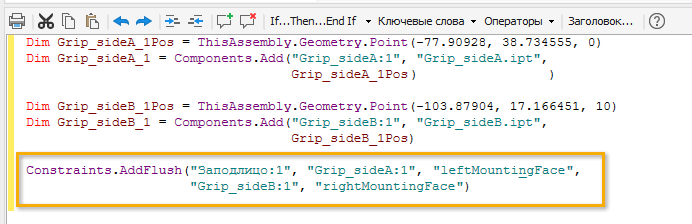

Новые команды сохранения текущего состояния можно вызвать нажатием правой кнопки мыши одного или нескольких файлов в редакторе правил на вкладке «Модель».	Ниже приведен пример правила, созданного с помощью команды Constraints.Add. При добавлении содержимого в редактор правил можно вносить изменения в это содержимое непосредственно в самом редакторе.

Выберите несколько компонентов в дереве модели редактора правил, чтобы получить данные о состоянии нескольких компонентов одновременно. Данные о зависимостях компонентов, собираются только один раз.

Дополнительные сведения см. в разделе Работа с правилами в iLogic.

Использование функции присвоения имен для определения геометрии зависимостей

Теперь можно присваивать имена граням и ребрам, чтобы затем создавать правила добавления зависимостей непосредственно к данным элементам с именами.

Совет:

Присвойте геометрии с зависимостями имя, чтобы облегчить ее поиск в редакторе правил.

Сначала необходимо назвать грань или ребро.

Шаг 1 В файле детали щелкните правой кнопкой мыши геометрию, которая имеет или будет иметь зависимость с другой деталью, и выберите назначение имени.	Назначенное имя отображается на новой вкладке «Геометрия» в обозревателе iLogic и на геометрии в графическом окне (только в файле детали). Совет: Включать и выключать отображение назначенного имени в графическом окне можно с помощью команды «Показать/Скрыть метку» в контекстном меню.

Затем создайте правило добавления зависимости для граней и ребер с указанными именами:

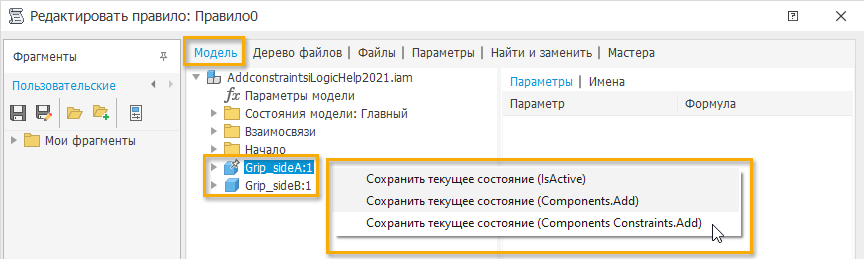

Шаг 2 В диалоговом окне «Редактировать правило» файла сборки на вкладке «Модель» выберите несколько деталей, щелкните правой кнопкой мыши, а затем из контекстного меню выберите Capture.Current.State (Components Constraints.Add).	В редакторе правил отобразится новое правило. Зависимость создается заново при каждом запуске правила. Прим.: Если в файле детали имя геометрии не назначено, редактор правил присваивает ей стандартное имя.

Прим.: Связи между назначенным именем и редактором правил нет. Если изменить имя в файле детали, потребуется заново создать правило или вручную изменить назначенное имя в редакторе правил.

Дополнительные сведения см. в разделе Работа с правилами в iLogic.

Расширение раздела «Функции» в справке iLogic

Сведения о функциях и аргументах iLogic теперь доступны в справочнике по iLogic API. Этот справочный раздел представлен только на английском языке.

Дополнительные сведения о функциях, поддерживаемых iLogic, см. в справочнике по iLogic API.
