С помощью Инструментарий AutoCAD Map 3D можно совмещать данные из карт, в которых используются различные системы координат. Для этого укажите систему координат, используемую для подключенных чертежей и для текущего чертежа. При перенесении объектов из подключенных чертежей в текущий объекты преобразуются в соответствии с системой координат текущего чертежа.
Назначенная чертежу система координат определяет систему, которая используется при создании чертежа. Например, если создана карта, использующая универсальную поперечную проекцию Меркатора, Зона 27, стандартные футы США, карте следует присвоить код UTM-27F.

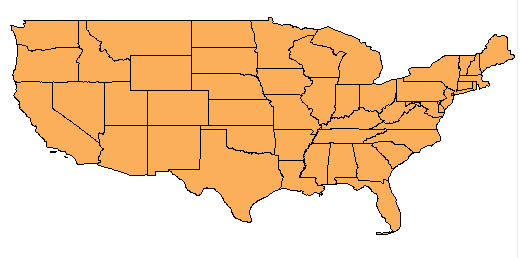

На этой карте США используется система координат "Широта-долгота 84".
Перед запросом любых элементов из исходного чертежа необходимо задать систему координат для текущего чертежа, а также для прикрепленных исходных чертежей. При запросе объектов из исходных чертежей в Инструментарий AutoCAD Map 3D выполняется автоматическое преобразование объектов в систему координат текущего чертежа. Эта операция называется преобразованием координат. При сохранении объектов обратно на исходные чертежи в Инструментарий AutoCAD Map 3D выполняется обратное преобразование. Помимо преобразований, предоставляемых в Инструментарий AutoCAD Map 3D, можно определить собственные преобразования.
На этой карте используется равновеликая система координат Олберса.
Код системы координат и определение хранятся в файле чертежа. Чертеж можно использовать совместно с другими пользователями, у которых установлена версия 4 или более поздняя — при этом система координат у всех пользователей будет правильной.
Если выбранная система координат назначается выбранным подключенным чертежам, то файл архива с расширением .bak создается для каждого исходного чертежа перед назначением информации о координатной системе.
Системы координат, входящие в комплект поставки Инструментарий AutoCAD Map 3D, включают универсальную систему поперечной Меркатора и плановые системы координат штатов, которые используются в США, а также различные международные системы координат, которые используются во всем мире. Полный перечень поддерживаемых систем см. в библиотеке систем координат.
Можно определить пользовательские системы координат, референц-эллипсоиды, эллипсоиды, преобразования геодезических данных и пути преобразования геодезических данных. При определении пользовательской системы координат можно использовать собственные файлы сетки.
