Классификация объектов помогает организовывать и выбирать объекты в чертежах.
Используйте классификацию объектов для организации объектов чертежа, представляющих реальные объекты, например дороги или люки. При создании объекта с помощью классификации ему автоматически присваиваются свойства и значения на основе данной классификации. Кроме того, можно найти или выбрать все объекты класса объектов.
Настройка классификации объектов
- Начните с определения стандартных объектов для использования в вашей организации. Например, если ваша организация выпускает карты дорог, может понадобиться набор карт стандартных дорог – таких, как "Магистральная дорога" и "Дорога местного значения".
- Определите набор свойств и данные для каждого стандартного типа объекта. Для каждого типа задайте класс объекта, который будет определять свойства и данные этого типа объекта. Определения всех классов объектов можно найти в файле определений классов объектов.
Например, может потребоваться, чтобы для всех магистральных дорог использовалась широкая полилиния на слое "Магистральные дороги" и были добавлены объектные дынные, содержащие информацию о предельной скорости и количестве полос. Аналогично, "Дополнительные дороги" должны находиться на слое "Дополнительные дороги", использовать узкую полилинию и содержать информацию о типе поверхности.
- Используйте определения классов объектов для создания объектов со стандартным назначенным для них набором свойств и данных.
Например, если при создании магистральной дороги используется команда "Создать классифицированный объект" для создания дороги будет использована широкая полилиния на специальном слое "Магистральные дороги", к объекту будут добавлены данные, содержащие информацию о предельной скорости и количестве полос. Когда вы создаете дорогу местного значения, она находится в слое "Дороги местного значения" с уменьшенным значением веса линии и различными значениями для типа покрытия и количества полос движения.

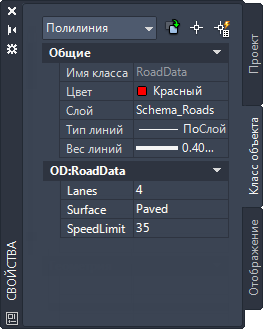

При выборе объекта, созданного с использованием классификации объектов, свойства, связанные с данным классом объектов будут отображаться на вкладке "Класс объектов" палитры"Свойства". Например, при выборе дороги в палитре "Свойства" отображаются слой, вес линии, тип покрытия и количество полос движения. Редактируйте свойства, вводя в окно новые значения.
При выборе дороги на чертеже на вкладке "Класс объектов" будут отображаться все свойства, связанные с классом объектов "Дорога". Измените значение, щелкнув мышью в окне и выбрав элемент из списка.
