Работа с проблемами в BIM 360

Просмотр и создание проблем с моделями .nwd Navisworks в BIM 360, а также ответ на них.
Прим.: Модели должны храниться в папке файлов проекта в модуле Система управления документами BIM 360.

Проектные группы используют проблемы для выявления недоработок и обсуждения вопросов по улучшению модели. Можно создать проблему в Navisworks или BIM 360 и синхронизировать связанные с ней данные между двумя программами, чтобы обеспечить эффективную совместную работу участников проектной группы.

Прим.: В модуле администратора проектов BIM 360 администраторы проекта могут создавать типы, подтипы и пользовательские атрибуты проблем, а также управлять правами доступа к проблемам. Подробную информацию см. в разделах справки по BIM 360 Проблемы.

Войдите в BIM 360

Если вход в систему еще не выполнен, при выборе параметров на вкладке «Координация» или открытии модели из BIM 360 с помощью Desktop Connector появится запрос на вход в учетную запись на портале Autodesk Account с использованием соответствующих данных. Участникам проекта доступ к проектам BIM 360 предоставляется автоматически.

Прим.: Доступ к данным BIM 360 с помощью рабочих процессов координации модели поддерживается только для Navisworks 2020 и более поздних версий. В Navisworks 2019 можно работать с ошибками, открыв модель BIM 360 посредством Desktop Connector.

Открытие моделей BIM 360

Desktop Connector

  1. Нажмите кнопку приложения «Открыть» «Открыть».
  2. В проводнике Windows перейдите к Desktop Connector для BIM 360.
    Прим.: Рекомендуется установить последнюю версию Desktop Connector.
  3. Выберите учетную запись BIM 360 и нажмите кнопку «Открыть».
  4. Выберите проект и нажмите «Открыть».
  5. Найдите модель в папке файлов проекта и нажмите кнопку «Открыть».
    Прим.: В настоящее время поддерживаются только модели .nwd.

Координация моделей

  1. Перейдите на вкладку «Координация» панель «Координация» «Открыть модели».
  2. Выберите свою учетную запись BIM 360 в раскрывающемся списке.
  3. Щелкните проект и выберите координатное пространство в раскрывающемся списке.
  4. В поле поиска найдите нужные модели или вид и нажмите кнопку «Открыть все».
    Прим.: В настоящее время поддерживаются только модели .nwd.

Просмотр проблем

  1. Выберите вкладку «Координация» панель «Проблемы» «Управление проблемами», чтобы открыть панель «Проблемы» BIM 360.

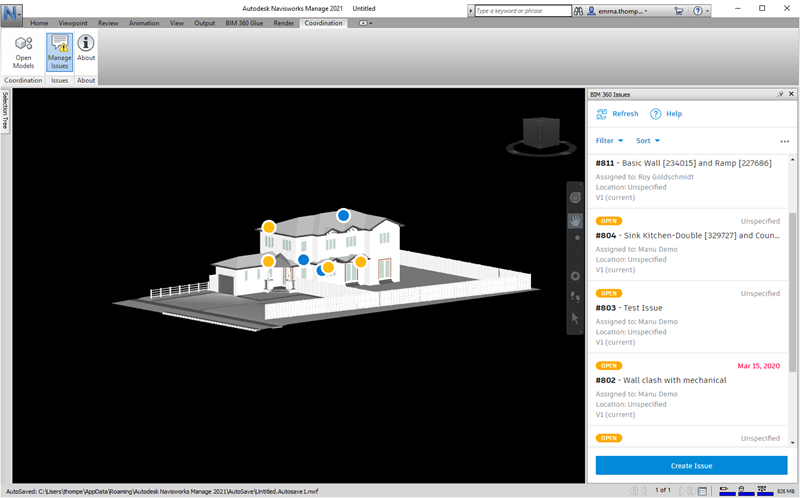

    Проблемы отображаются на модели в виде булавок и представлены в виде списка на панели.

    Совет: Нажмите кнопку «Обновить» на панели, чтобы загрузить изменения, внесенные в связанные данные, и синхронизировать их в BIM 360 и Navisworks.
  2. Чтобы применить фильтр для отображения группы проблем, выберите один или несколько критериев фильтрации в раскрывающемся списке «Фильтр» на панели.
    Совет: Фильтровать проблемы можно по типу, статусу, местоположению, получателю, дате выполнения, основной причине, автору и дате создания.
  3. Для упорядочения списка проблем используйте раскрывающийся список «Сортировка».
    Совет: Проблемы можно сортировать по названию (А–Я или Я–А), статусу (от черновиков к закрытым и наоборот), идентификатору (по возрастанию или убыванию) и дате выполнения (от старых к новым и наоборот).
  4. Выберите проблему на панели или щелкните значок булавки на модели.

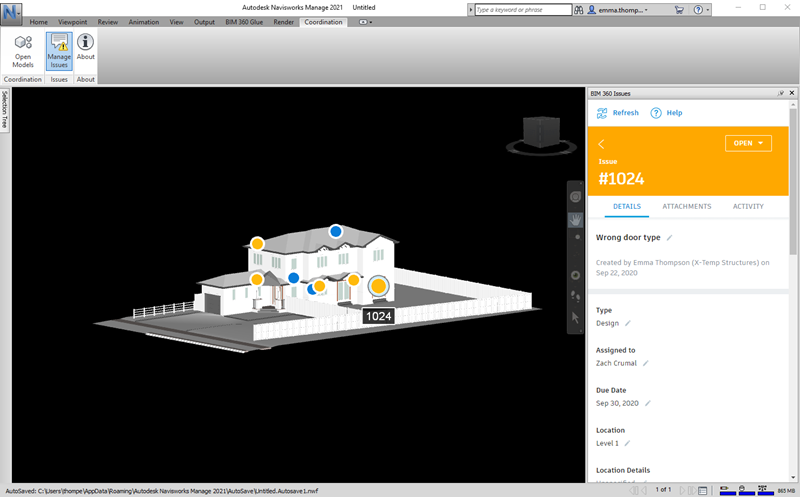

    Вид увеличится до размеров проблемной области модели, а на панели отобразятся сведения о проблеме, вложения и действия.

Ответы на проблемы и их редактирование

  1. На панели «Проблемы» BIM 360 откройте проблему, как описано выше.

  2. В раскрывающемся меню «Статус» можно изменить статус проблемы.
    Прим.: Задать статус «Закрыто» для проблемы могут только ее создатели, владельцы и администраторы проектов BIM 360.
  3. На вкладке «Подробности» можно редактировать различные сведения о проблемах, включая получателя и дату выполнения.
  4. Перетащите документы и фотографии на вкладку «Вложения», чтобы прикрепить их к проблеме.
  5. На вкладке «Действие» добавьте комментарии к проблеме.
    Прим.: Используйте символ @, чтобы указать в комментарии участника проекта.
  6. На панели нажмите кнопку «Обновить», чтобы синхронизировать изменения, внесенные в связанные с проблемой данные, в BIM 360 и Navisworks.
  7. Нажмите стрелку, чтобы вернуться к списку проблем.

Создание проблем

  1. На панели «Проблемы» BIM 360 нажмите кнопку «Создать проблему».
  2. Щелкните в нужной точке на модели, чтобы разместить булавку, указывающую на проблему.
  3. Укажите тип и статус проблемы, а также добавьте заголовок.
    Совет: По умолчанию только что созданные проблемы имеют открытый статус. Перед сохранением проблеме можно присвоить статус «Черновик», а когда будете готовы ее назначить — открытый статус. Проблемы со статусом «Черновик» могут просматривать только ее создатели, владельцы и администраторы проектов BIM 360.
  4. При необходимости можно указать получателя, выбрать дату выполнения, местоположение, сведения о местоположении, владельца, основную причину, добавить описание, а также указать влияние на стоимость. В зависимости от выбранного типа проблемы могут отображаться и другие поля.
    Прим.: Проблемы можно назначать пользователям, ролям и компаниям. Получателям проблемы отправляется уведомление по электронной почте с соответствующей ссылкой. Местоположения добавляются в проекты администраторами проектов BIM 360. В справке по BIM 360 можно найти подробные сведения.
  5. Нажмите кнопку "Создать".

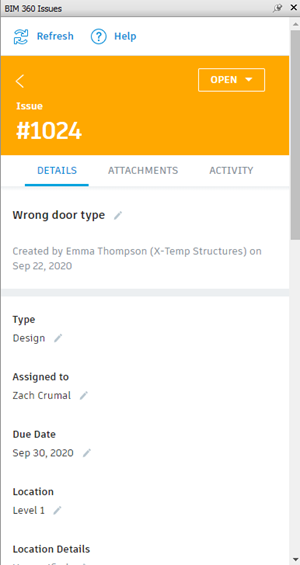

    На панели появится новая проблема. Щелкните, чтобы открыть ее и посмотреть сведения:

  6. Нажмите кнопку «Обновить» на панели, чтобы синхронизировать данные по новой проблеме между Navisworks и BIM 360.

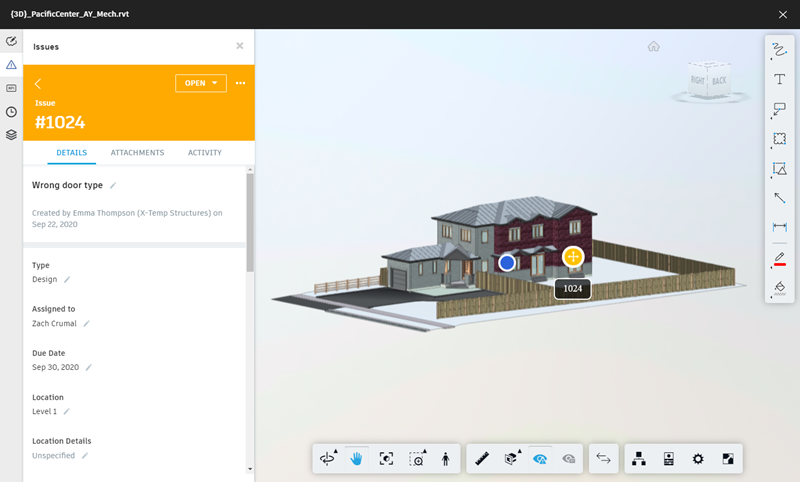

  7. Новую проблему можно просмотреть и отредактировать в BIM 360.

    Любые изменения, внесенные в BIM 360, отразятся в Navisworks.

Проблемы экспорта

Полный список проблем в модели можно экспортировать в формате CSV для просмотра в автономном режиме.

  1. На панели «Проблемы» BIM 360 нажмите кнопку «Отчет CSV».
  2. Укажите путь, по которому необходимо сохранить файл, и нажмите «Сохранить».
