Интеграция BIM 360 с Navisworks

Подключитесь к рабочей группе для совместной проверки проектов, а также координации проектных работ и использованию проблем.

Интегрированные решения BIM 360 и Navisworks обеспечивают доступ к самым актуальным данным проекта в облаке или через Desktop Connector. Получите доступ к моделям BIM 360 в Navisworks и используйте большое количество инструментов, данных и рабочих процессов Navisworks, чтобы выполнять такие задачи, как выравнивание модели. Затем поместите модели обратно в среду BIM 360 для совместной работы с участниками проекта.

Интеграция с BIM 360 Glue

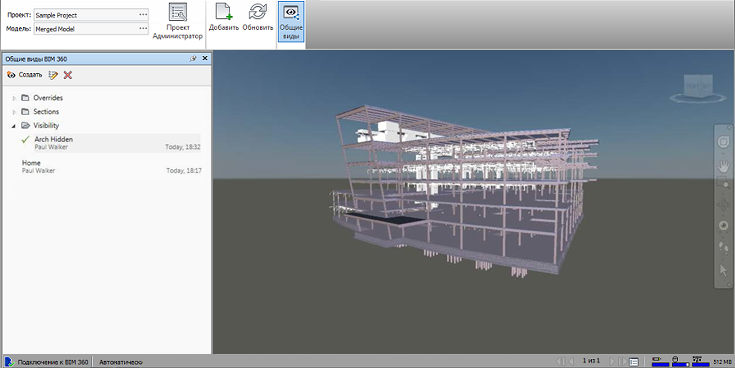

Общие виды

Щелкните "Общие виды" для переключения между BIM 360 Glue и Navisworks. Общие виды синхронизированы в режиме реального времени.

Ограничения данных

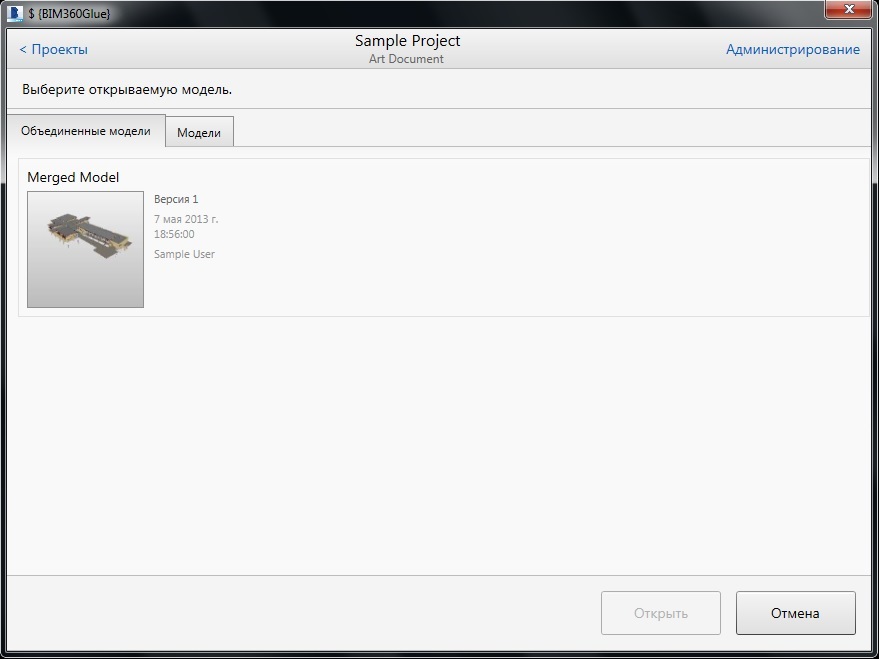

Модели и объединенные модели можно загрузить в Navisworks из BIM 360. Модель, в которую были внесены изменения в Navisworks, можно сохранить в BIM 360 в качестве объединенной модели. Внесенные изменения сохраняются при просмотре объединенной модели в Navisworks и клиентах Navisworks. Однако при открытии объединенной модели в BIM 360 не все данные Navisworks будут отображаться. Совместное использование в Navisworks и BIM 360 поддерживается только для определения объединенной модели Navisworks, в которое включаются:

Другие данные Navisworks, созданные в BIM 360 в объединенной модели, сохраняются в BIM 360, но доступны только для пользователей, которые используют Navisworks в качестве клиента BIM 360. Аналогично, любые другие данные BIM 360 отображаются только в тех клиентах, которые их поддерживают, за исключением Navisworks.

В настоящее время разрабатывается способ выравнивания этих данных с целью постепенного предоставления доступа к возможностям для возрастающего количества объединенных рабочих процессов в клиентах BIM 360 Glue.

Интеграция с системой управления документами BIM 360

Проблемы

Просмотр и создание проблем BIM 360 для моделей в Navisworks, а также ответ на них. Проблемы, созданные в любой из этих программ, синхронизируются, что позволяет организовать эффективную совместную работу с моделями.

Прим.: Доступ к данным BIM 360 с помощью рабочих процессов координации модели поддерживается только для Navisworks 2020 и более поздних версий. В Navisworks 2019 можно работать с ошибками, открыв модель BIM 360 посредством Desktop Connector.
