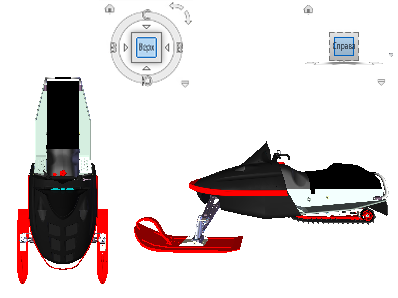

Инструмент ViewCube (Видовой куб) используется для изменения ориентации текущего вида модели. Можно изменить ориентацию вида модели с помощью инструмента ViewCube (Видовой куб), нажимая на определенные области для задания текущим стандартного вида, перетаскивая его для неограниченного изменения угла вида модели и определяя и восстанавливая главную.
Изменение ориентации текущего вида

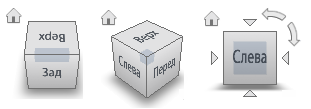

Инструмент ViewCube (Видовой куб) содержит двадцать шесть определенных элементов, щелчком на которых можно изменить текущий вид модели. Эти двадцать шесть элементов разделены на три группы: угол, кромка и грань. Из двадцати шести определенных элементов шесть соответствуют стандартным ортогональным видам модели: сверху, снизу, спереди, сзади, слева и справа. Ортогональные виды задаются щелчком на одной из граней инструмента ViewCube (Видовой куб).
Остальные двадцать элементов используются для доступа к видам, на которых модель просматривается под углом. Щелчок на одном из углов инструмента ViewCube (Видовой куб) приводит к изменению ориентации текущего вида модели на вид в три четверти, основанный на точке обзора, определяемой тремя сторонами модели. Щелчок на одном из ребер приводит к изменению вида модели на вид, повернутый наполовину, основываясь на двух сторонах модели.
Также можно щелкнуть и перетащить инструмент ViewCube (Видовой куб) для такого изменения ориентации вида модели, при котором новый пользовательский вид будет отличаться от настраиваемого с помощью одного из двадцати шести стандартных элементов. При перетаскивании указатель мыши изменяет форму, указывая на то, что выполняется изменение ориентации текущего вида модели. При перетаскивании инструмента ViewCube (Видовой куб) в положение, близкое к одной из стандартных ориентаций, и наличии настройки привязки к ближайшему виду инструмент ViewCube (Видовой куб) поворачивается в ближайшую стандартную ориентацию.
Контур инструмента ViewCube (Видовой куб) позволяет определить режим его ориентации: стандартный или фиксированный. При стандартной ориентации инструмента ViewCube (Видовой куб), не определенной одним из двадцати шести стандартных элементов, его контур показан штриховой линией. Контур инструмента ViewCube (Видовой куб) показан сплошной линией, если инструмент ViewCube (Видовой куб) определяет один из стандартных видов.
Поворот вида грани
При просмотре модели в одном из видов грани рядом с инструментом ViewCube (Видовой куб) отображаются две кнопки - поворотные стрелки. Поворотные стрелки позволяют повернуть текущий вид на 90 градусов по или против часовой стрелки вокруг центра вида.
Переход к соседней грани
Если инструмент ViewCube (Видовой куб) активен, при просмотре модели в одном из заданных гранью видов, около инструмента ViewCube (Видовой куб) отображаются четыре прямоугольных треугольника. Эти треугольники позволяют перейти к одному из смежных видов граней.
Вид спереди
Можно установить, чтобы вид модели спереди определял направление видов граней на инструменте ViewCube (Видовой куб). Помимо вида спереди для определения направления видов граней на инструменте ViewCube (Видовой куб) используется направление модели вверх.
