Использование плоскости для первого поперечного сечения 3D-модели

  1. Перейдите на вкладку "Точка обзора" панель "Сечения" "Включение сечения" .

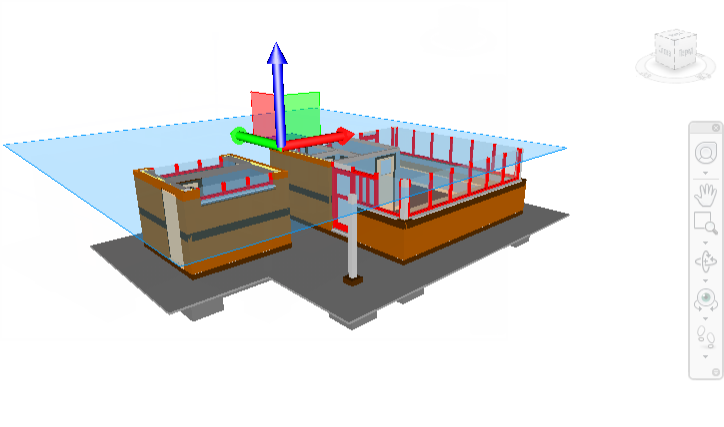

    В Autodesk Navisworks выполняется открытие вкладки "Инструменты сечения" на ленте и перетаскивание секущей плоскости через модель на панели "Сцена". По умолчанию для Плоскости 1 используется выравнивание по верху. Положение по умолчанию - это положение по центру видимой области модели. По умолчанию используется гизмо движения.

  2. Перетащите гизмо, чтобы разместить текущую плоскость так, как вам требуется.
  3. При необходимости: щелкните вкладку "Инструменты сечения" панель "Сохранить" "Сохранить точку обзора" , чтобы сохранить текущую точку обзора с сечением.
