Выберите вкладку «Главная» > «Траектория» > «Проверка», чтобы проверить траектории для:
- Перемещения за границы (за пределы рабочей области станка).
- Столкновения щупа и детали.
- Перемещения без точек касания
Отсутствие касания, когда точка касания не найдена во время измерительного перемещения. Если вы не используете модель для измерения, можно отключить эту функцию, установив флажок Игнорировать отсутствующие точки касания на странице Проверка траектории в диалоговом окне Параметры.
- Перемещения с непредусмотренным касанием.
PowerInspect отображает в последовательности измерения значки, предупреждающие о возможных проблемах с объектами в последовательности измерения, которые содержат траектории.
Проверка может не выявить все ошибки траектории и возможные столкновения. Необходимо проверить последовательность измерения до выполнения интерактивного измерения. Например, замены щупа и изменения в его ориентации не проверяются и отображаются с заливкой светло-серым цветом:
Имитация измерений
При выборе параметра «Проверка» PowerInspect проверяет наличие столкновений между деталью и всеми подвижными деталями измерительного устройства в процессе интерактивного моделирования. Если обнаружено столкновение, моделирование приостанавливается, и выводится сообщение об ошибке. Нажмите:
- Игнорировать, чтобы игнорировать текущую ошибку, но продолжить выводить предупреждения при обнаружении других столкновений.
- Игнорировать все, чтобы игнорировать все ошибки текущего моделирования.
- Стоп, чтобы остановить имитацию.

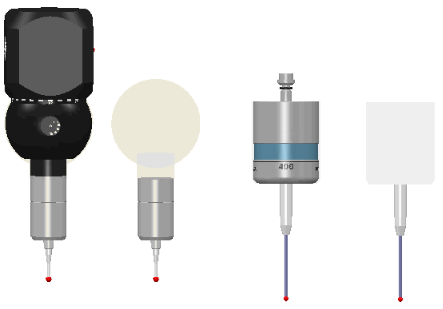

PowerInspect определяет детали корпуса щупа, используемые для проверки, путем отображения прозрачной области прогнозируемых перемещений на виде матмодели. Используйте клавишу F10, чтобы отобразить или скрыть область прогнозируемых перемещений, например:
