Создание базирования по выбранным точкам облака с помощью динамических точек

Базирование по выбранным точкам облака позволяет базировать модель, совмещая контрольные точки на матмодели с выбранными областями в одном или нескольких облаках точек. Облака точек должны покрывать, как минимум, три торца детали, чтобы контрольные точки могли фиксировать шесть степеней свободы детали.

Чтобы создать базирование по выбранным точкам из облака:

1. Откройте вкладку «Главная» > панель «Режимы мыши» > «Редактор динамических точек». Откроется контекстная вкладка Динамические точки.
2. Выберите точки на матмодели, используя Редактор динамических точек. Необходимо выбрать не менее шести точек, и точки должны зафиксировать для детали все шесть степеней свободы.

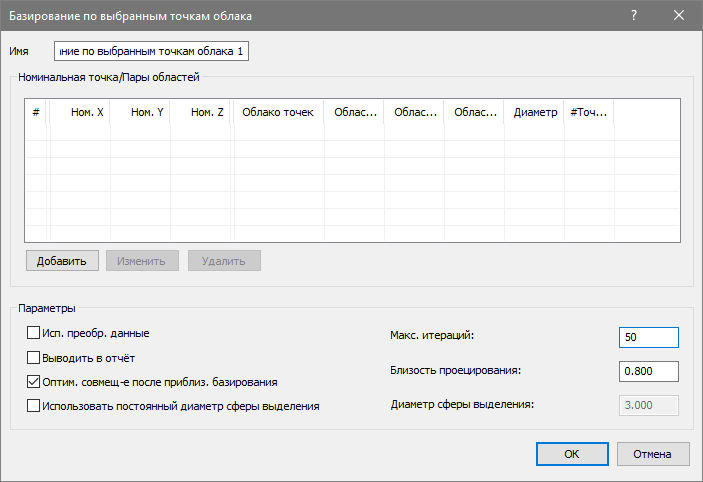

3. Откройте вкладку «Динамические точки» > «Объекты» > «Базирование по выбранным точкам облака». Список точек содержится в диалоговом окне Базирование по выбранным точкам облака. Например:



4. Введите имя трассы в поле "Имя".
5. Чтобы использовать область с постоянными размерами для всех контрольных точек, выберите опцию Использовать постоянный диаметр сферы выделения и введите диаметр сферы выборки в поле Диаметр сферы выделения, чтобы задать размер области.
6. Нажмите кнопку Добавить. Откроется диалог Выбрать цель/область.
7. Выберите опцию Показать координаты, чтобы посмотреть параметры выбранного.
8. Чтобы задать область облака, которая соответствует точке:
   1. Выберите точку в списке. В этом расположении отобразится цель .
   2. Щелкните по облаку точек в центре области, которая соответствует выбранной точке, затем, удерживая нажатой кнопку мыши, перетащите курсор, чтобы выбрать точки из облака. Если установлен флажок Использовать постоянный диаметр сферы выделения, дважды щелкните облако точек.

      Сфера отображается на виде матмодели, указывая выбранную область облака точек. В списке координат отображаются облако точек, положение центра области, радиус области и количество точек в области.

9. Повторите шаг 8 для каждой динамической точки в списке. Когда закончите, нажмите , чтобы сохранить выбранное и закрыть диалог.
10. Чтобы создать базирование из облаков точек, полученных с помощью разных измерительных устройств или с разных положений одного устройства, выберите параметр Использовать преобразованные данные. PowerInspect преобразует координаты устройства в координаты матмодели, поэтому вычисления выполняются с использованием общей справочной системы.
11. Чтобы отобразить базирование на виде матмодели и во вкладках Отчет и Информация, выберите опцию Выводить в отчёт.
12. В поле Критерий близости проецирования введите максимальное расстояние, на котором точка должна находиться от поверхности матмодели. Если это расстояние превышено, точка игнорируется.
13. Чтобы оптимизировать базирование:
    1. Выберите опцию Оптимальное совмещение после установки приблизительного базирования.
    2. В поле Максимальное число итераций введите максимальное количество раз, которое PowerInspect должен выполнять вычисления оптимального совмещения.
14. Нажмите ОК, чтобы сохранить изменения и создать базирование.
