Использование диалога Проверка оптимального совмещения

Используйте диалоговое окно Проверка оптимального совмещения для вычисления оптимального совмещения и просмотра результатов.

Чтобы выполнить измерение объекта оптимального совмещения:

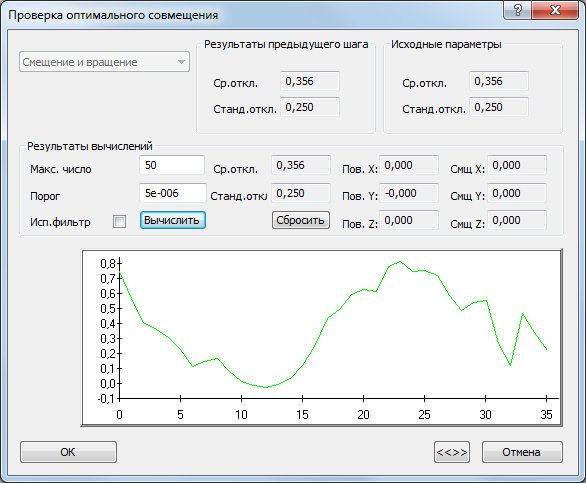

1. Щелкните правой кнопкой мыши объект оптимального совмещения в последовательности измерения и выберите Измерить объект в контекстном меню. Диалог Проверка оптимального совмещения показывает:
   • метод, который вы выбрали в диалоге Редактировать определение оптимального совмещения.
   • среднее расстояние от номинального значения и стандартное отклонение для выбранных групп.
   • график расстояния каждой точки от номинального значения. Нажмите , чтобы изменить масштаб оси Y графика.
2. В поле Максимальное число итераций введите количество вычислений совмещения, которое должно выполняться каждый раз, когда вы выбираете Вычислить.
3. В поле Порог введите расстояние предельного перемещения. Если перемещение между последовательными вычислениями меньше, чем это расстояние для всех точек, то анализ прекращается. Если вы введете расстояние меньше, чем 0.0001, то значение конвертируется в экспоненциальное представление, когда вы нажимаете Вычислить.

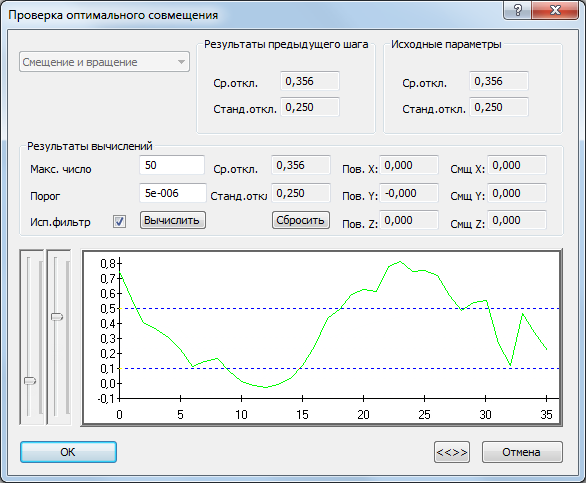

4. По умолчанию анализ использует все точки в выбранных группах. Чтобы исключить отдаленные точки из вычислений, выберите параметр Исп. фильтр и перемещайте регуляторы, чтобы определить точки, которые должны использоваться.

   В этом примере только точки в диапазоне от +0,1 до +0,5 используются для вычисления оптимального совмещения.



5. Нажмите Вычислить. Анализатор выполняет ряд вычислений, заданных в поле Максимальное число итераций и обновляет диалог:
   • Результаты вычислений показывают текущее среднее и стандартное отклонение точек, а также поворот и смещение, использующиеся для достижения этого результата.
   • Результаты предыдущего шага показывают среднее и стандартное отклонение точек перед этим шагом.

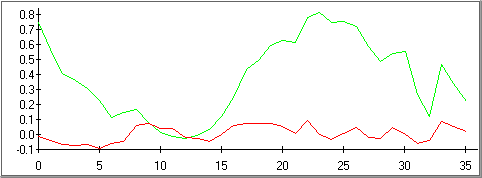

   • График показывает обновленные отклонения в виде красной линии. Например:



6. Повторите шаг 5, чтобы очистить совмещение или нажмите ОК, чтобы принять результат и закрыть диалог.

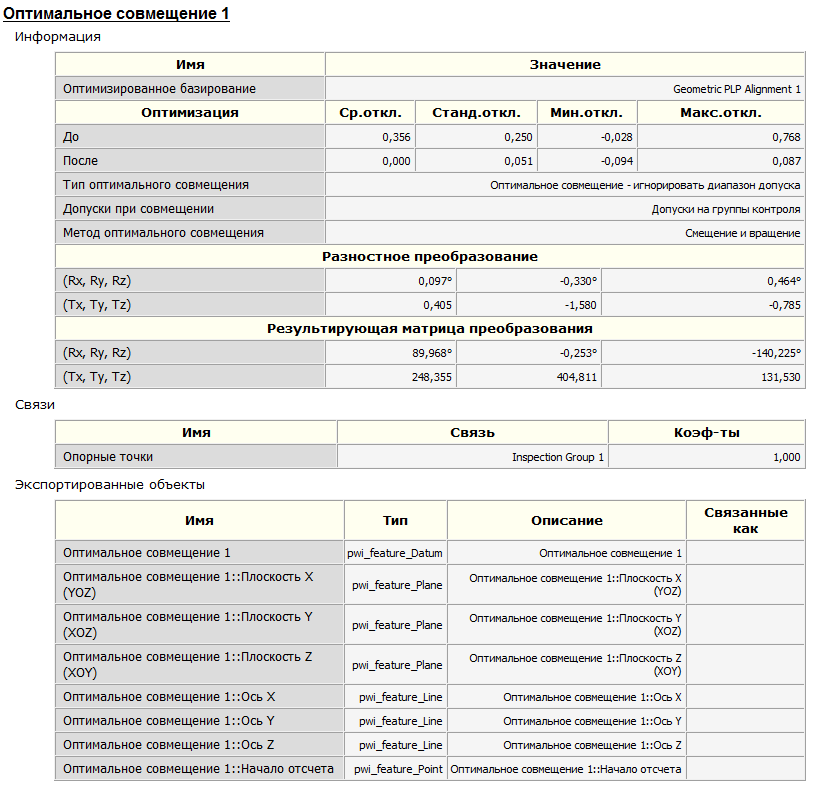

7. Чтобы отобразить информацию об Оптимальном совмещении, щелкните по вкладке Информация.



   В этом примере показано, что выбранное базирование было:

   • повернуто по оси Х на 0,097 градуса
   • повернуто по оси Y на -0,330 градуса
   • повернуто по оси Z на -0,464 градуса
   • транслировано по оси X на 0,405, по оси Y на -1,580 и по оси Z на -0,785 градуса.
