Базирование оптимальным совмещением по точкам позволяет базировать деталь относительно матмодели с помощью точек посередине из трех или более геометрических объектов. PowerInspect использует эти точки, чтобы выполнить оптимальное совмещение, которое сопоставляет данные измерения с матмоделью.
Чтобы создать базирование оптимальным совмещением по точкам:
- Откройте уровень определения в последовательности измерения.

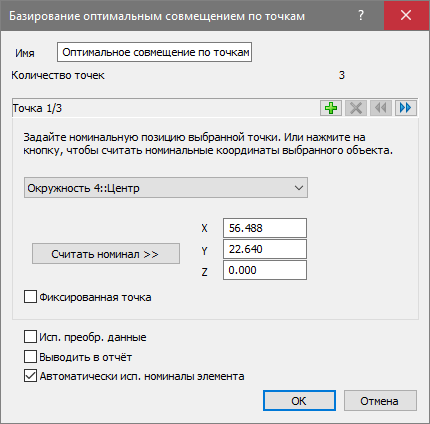

- Выберите вкладку «Главная» > панель «Создать» > «Базирование» > «Базирование оптимального совмещения по точкам». Откроется диалог Базирование оптимальным совмещением по точкам.
- Введите имя трассы в поле "Имя".
- В выпадающем списке выберите объект, содержащий первую точку базирования.
По умолчанию номинальные координаты точки отображаются в полях X, Y и Z. Чтобы ввести номинальные значения каждой точки вручную, снимите выделение с опции Автоматически использовать номинальные значения элемента и введите координаты.
- Выберите опцию Фиксированная точка, чтобы разместить первую точку с нулевой ошибкой; снимите выбор с этой точки, чтобы позволить оптимизировать координаты первой точки.
- Нажмите
, чтобы задать следующую точку, и выберите вторую точку базирования из списка. - Повторите шаг 6, чтобы выбрать третью точку для базирования.
- Если вы хотите использовать более трех точек для базирования, нажмите
, чтобы добавить новую точку и повторить шаг 5. Можно добавить любое количество точек. Чтобы отобразить предыдущую точку, нажмите
. Чтобы удалить выбранную точку, нажмите
. - Если один или несколько объектов, используемых в базировании, измеряются с помощью облака точек, следует выбрать базирование, которое используется для вычисления измеряемых значений облака точек, в списке Опорное базирование.
- Если последовательность измерения содержит составные элементы, использующие результаты измерений, выполненных другими измерительными устройствами или одним устройством, но из разных положений, выберите опцию Использовать преобразованные данные. В результате выполняется преобразование координат устройства в координаты матмодели, что позволяет использовать общую систему координат для всех вычислений.
Выбор этого параметра не даст никаких результатов, если все координаты сеанса были собраны с помощью одного измерительного устройства в одном положении и если в последовательности измерения нет составных элементов.
- Чтобы включить параметры объекта в отчет, выберите опцию Выводить в отчёт.
- Нажмите ОК, чтобы закрыть диалог и создать объект базирования.
