Калибровка наконечника щупа с учетом только одной точки калибровки.
Для вычисления смещения измерительного инструмента простая калибровка использует номинальные значения смещения головки щупа и диаметра щупа, а также одну точку калибровки вместо вычисления смещения наконечника щупа, смещения измерительного инструмента и диаметра щупа на основе нескольких точек калибровочной сферы. Это позволяет быстро изменить щуп в сборе и отрегулировать его ориентацию во время измерения.
Прим.: Простая калибровка доступна только при создании измерений для станков с ЧПУ и КИМ с ручным управлением.
- На вкладке «Машина» нажмите кнопку Калибровать

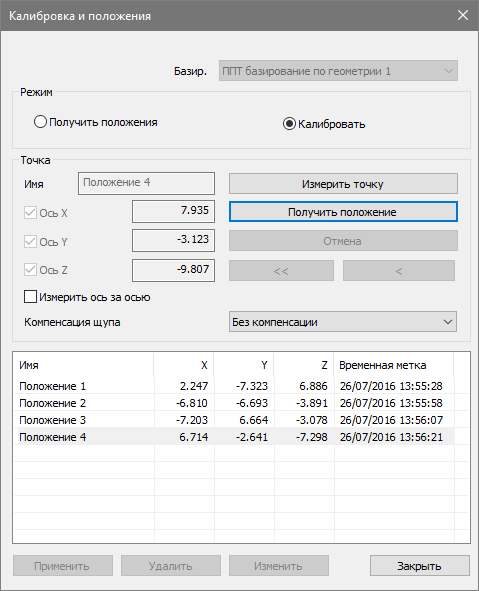

. Откроется диалог Калибровка и положения.
- Выберите опцию Калибровать.
- Ориентируйте щуп.
- В списке положений выберите положение, с помощью которого требуется откалибровать щуп.
- Переместите измерительный элемент в выбранное положение и нажмите на кнопку Получить положение. Или нажмите на кнопку Измерить точку, чтобы измерить положение.
Прим.: Чтобы снять координаты каждой оси отдельно, выберите опцию Измерить ось за осью и измерьте каждую ось по очереди.
- Нажмите Закрыть. Теперь вы можете измерить деталь, используя выбранную ориентацию щупа.
