Используйте Облако точек графического окна для просмотра информации о выбранном в последовательности измерения объекте облака точек.

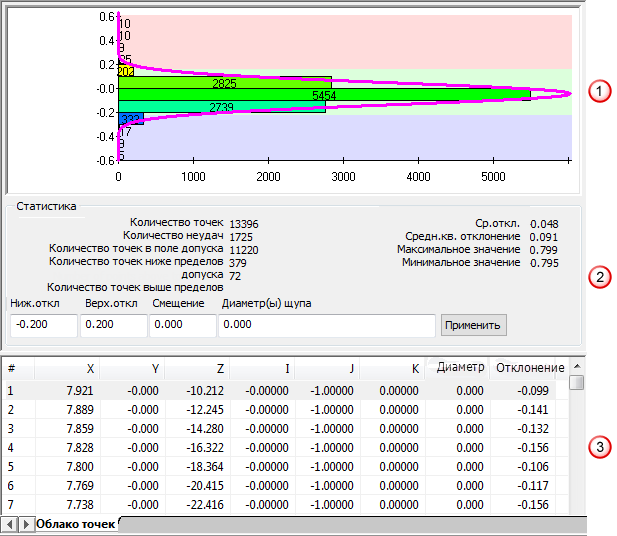

Когда облако точек проецируется на матмодель, на вкладке отображается следующее:
График — показывает распределение отклонений от поверхности матмодели. Используйте панель «Графические опции вида» на вкладке «Вид» для увеличения или уменьшения масштаба графика.
Статистика — показывает информацию об облаке точек, а также количество точек выше, ниже и в пределах допуска. Чтобы изменить допуски, смещение поверхности или диаметр щупа для облака точек, введите новые значения в соответствующих полях и нажмите Применить.
Таблица - содержит уникальный идентификатор (#), координаты положения X, Y и Z, координаты I, J и K вектора нормали, Диаметр щупа и Отклонение от поверхности матмодели для каждой точки.
По умолчанию таблица отсортирована по идентификационному коду (#). Чтобы отсортировать точки, используя другой столбец, щелкните заголовок столбца: щелкните один раз для сортировки точек в порядке убывания; щелкните дважды для сортировки в порядке возрастания.
