Используйте объект "Соединительная траектория без столкновений", чтобы создать между двумя элементами детали промежуточную траекторию, автоматически предотвращающую столкновения.
Прим.: Этот параметр доступен только при создании измерений для использования на станках с ЧПУ и КНС.
Чтобы создать объект Соединительная траектория без столкновений:
- В последовательности измерения поместите курсор вставки

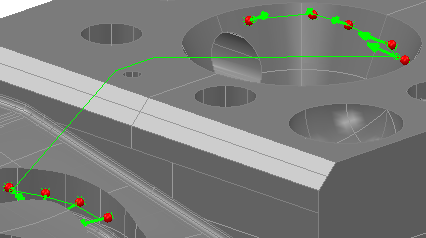

между двумя объектами последовательности, для которых нужно создать промежуточную траекторию без столкновения. - Откройте вкладку «Главная» > панель «Траектория» > «Связь» > «Соединительная траектория без столкновения». Диалоговое окно Промежуточная траектория откроется на вкладке Элементы, а объект «Промежуточная траектория» добавляется в последовательность измерения и отображается в виде матмодели. Например:
Если траектория некорректна, она не создается, и рядом с ее объектом в последовательности измерения появляется значок
. - Во вкладке Элементы нажмите
, чтобы сохранить объект.
Можно преобразовать существующие объекты промежуточной траектории в объекты соединительной траектории без столкновений, изменив метод измерения.
Чтобы конвертировать объект Промежуточная траектория в объект Соединительная траектория без столкновений:
- В Дереве последовательности выберите объект Промежуточная траектория, который нужно конвертировать.
В диалоге Промежуточная траектория открывается вкладка Элементы.
- Нажмите кнопку
, чтобы отредактировать геометрический элемент. - В списке «Метод измерения» выберите метод
CollisionAvoidance параметра Optimal. Значок элемента в последовательности измерения изменится с
на
, и на виде матмодели отобразится новая траектория. - Нажмите , чтобы сохранить объект.
Прим.: Чтобы активировать PowerInspect для управления всеми объектами «Соединительная траектория без столкновения», выберите вкладку «Главная» > панель «Траектория» > «Автопредотвращение».
