Подключение к двухстоечному станку и двухстоечным устройствам

Подключение к двум измерительным устройствам выполняется так же, как к одностоечному устройству. Отличие состоит в том, что вам необходимо выбрать и настроить протокол соединения для каждого устройства по отдельности.

Подключение к двухстоечному станку с использованием протокола соединения I++

1. Откройте серверы I++ для каждой стойки и выберите инструменты, которые необходимо использовать.
2. В PowerInspect перейдите на вкладку «Сервис» > Машина > Настроить.

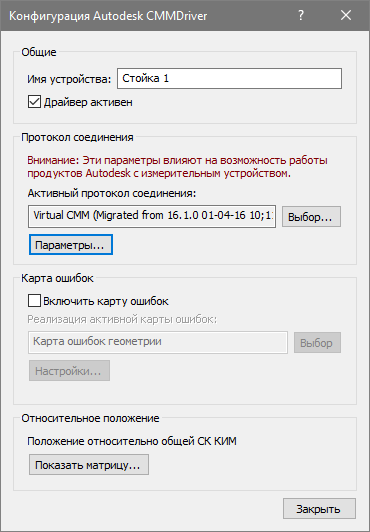

   Открывается диалог Конфигурация Autodesk CMMDriver.



3. Чтобы предотвратить соединение PowerInspect со стойкой 1, снимите флажок Драйвер активен.

   Если этот флажок снят, вы можете работать с двухстоечными измерениями, когда одна из стоек не доступна. Это предотвращает то, что все открытые документы соединяются со стойкой и автоматически отключает прогнозирование столкновений.

4. Нажмите Выбрать и дважды щелкните по I++ в диалоге Выберите протокол соединения.

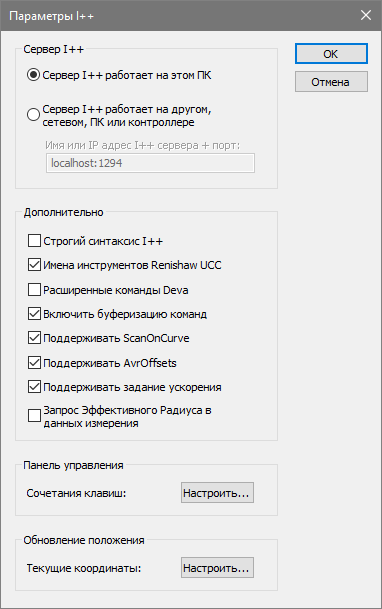

5. Нажмите Параметры. Открывается диалог Параметры I++.



6. Выберите Сервер I++ работает на этом ПК.
7. В области Дополнительно выберите параметры для запущенного сервера I++ и нажмите ОК.
8. Чтобы просмотреть матрицу преобразования, вычисленную для этой стойки в предыдущей калибровке, нажмите Показать матрицу.
9. В диалоге Конфигурация Autodesk CMMDriver нажмите кнопку Закрыть.
10. Перейдите на вкладку «Сервис» > Машина 2 > Настроить.

    Открывается диалог Конфигурация Autodesk CMMDriver.

11. Чтобы предотвратить соединение PowerInspect со стойкой 2, снимите флажок Драйвер активен.
12. Нажмите Выбрать и дважды щелкните по I++ в диалоге Выберите протокол соединения.
13. Нажмите Параметры. Открывается диалог Параметры I++.
14. Выберите Сервер I++ работает на другом, сетевом, ПК или контроллере.
15. В поле Имя или IP адрес I++ сервера + порт введите IP адрес компьютера, на котором запущен сервер второй стойки.
16. В области Дополнительно выберите параметры для запущенного сервера I++ и нажмите ОК.
17. Чтобы просмотреть матрицу преобразования, вычисленную для этой стойки в предыдущей калибровке, нажмите Показать матрицу.
18. В диалоге Конфигурация Autodesk CMMDriver нажмите кнопку Закрыть.

Подключение к двухстоечным устройствам

1. Перейдите на вкладку «Сервис» > Машина > Настроить.
2. В диалоговом окне Конфигурация КИМ нажмите кнопку Выбрать.
3. В диалоге Выберите протокол соединения дважды щелкните по протоколу соединения для вашего измерительного устройства.
4. Если выбранный протокол требует дополнительных параметров, то нажмите на Параметры, чтобы задать их.
5. Перейдите на вкладку «Сервис» > Машина 2 > Настроить.
6. Повторите шаги 2–4 для второго устройства.

Прим.: Чтобы выбрать одну из двух измерительных рук, используйте вкладку Машина и выберите устройство в раскрывающемся списке Машина.
