Создание смещенного базирования

Смещенное базирование позволяет базировать деталь путем измерения одного указанного положения. Оси детали должны быть базированы относительно осей измерительного устройства, поэтому оно подходит только для использования на координатно-измерительных машинах (КИМ).

Прим.: Смещенные базирования доступны только при создании измерений для станков с ручным управлением и с ЧПУ.

Создание смещенного базирования

1. Откройте уровень определения в последовательности измерения.

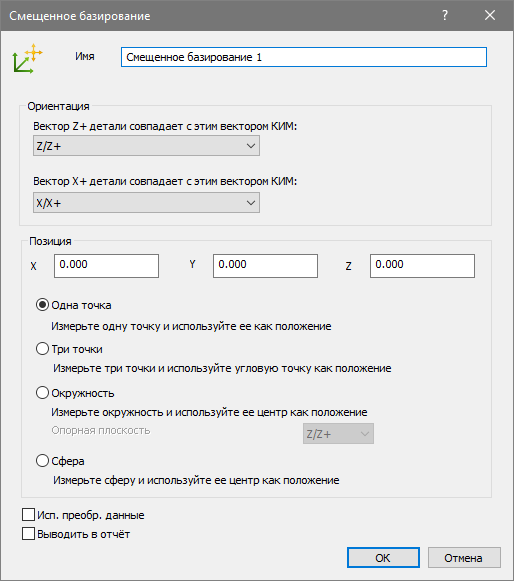

2. Откройте вкладку «Базирования и системы координат» > панель «Базирования» > «Смещение». Откроется диалог Смещенное базирование.



3. Введите имя трассы в поле "Имя".
4. В списке Вектор Z+ детали совпадает с этим вектором КИМ выберите ось СК машины, которая соответствует вектору Z+ СК матмодели.
5. В списке Вектор Х+ детали совпадает с этим вектором КИМ выберите ось СК машины, которая соответствует вектору Х+ СК матмодели.
6. В полях X, Y и Z введите координату СКМ точки, которая соответствует измеряемой точке на детали.
7. Выберите метод измерения. Выберите:
   • Одна точка, чтобы измерить точку, которая соответствует заданным координатам.
   • Три точки, чтобы задать положения основных плоскостей, измеряя точку по осям X, Y и Z. Точка базирования вычисляется из угла, в котором пересекаются плоскости.
   • Окружность, чтобы вычислить положение точки от центра измеренной окружности. Выберите строку в выпадающем списке, чтобы задать опорную плоскость, на которой расположена окружность.
   • Сфера, чтобы вычислить положение точки от центра измеряемой сферы.
8. Если последовательность измерения содержит составные элементы, использующие результаты измерений, выполненных другими измерительными устройствами или одним устройством, но из разных положений, выберите опцию Использовать преобразованные данные. В результате выполняется преобразование координат устройства в координаты матмодели, что позволяет использовать общую систему координат для всех вычислений.

   Выбор этого параметра не даст никаких результатов, если все координаты сеанса были собраны с помощью одного измерительного устройства в одном положении и если в последовательности измерения нет составных элементов.

9. Чтобы включить параметры объекта в отчет, выберите опцию Выводить в отчёт.
10. Нажмите ОК, чтобы сохранить базирование и закрыть диалог.

Прим.: Перед измерением базирования убедитесь, что оси детали правильно совмещены с осями измерительного устройства.
