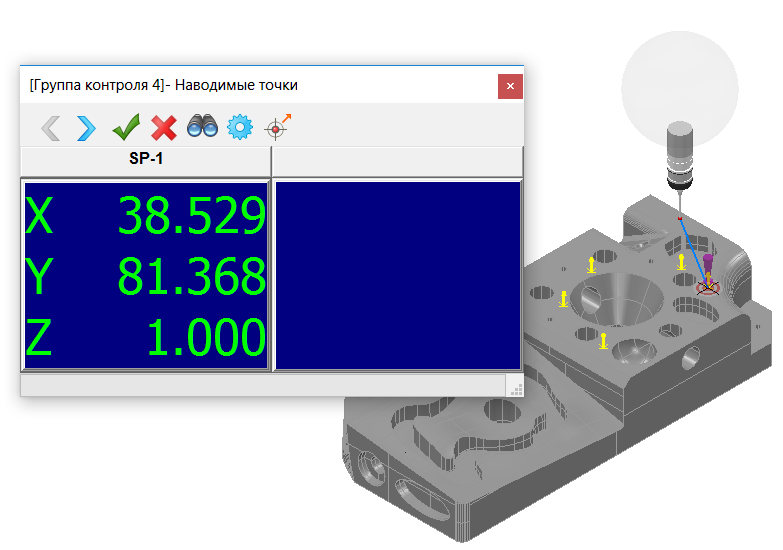

Когда вы измеряете наводимые точки на поверхности, вид матмодели показывает точки как мишени. Например:
Когда вы используете:
- фиксированный или контактный щуп, то PowerInspect принимает точку, только если щуп при касании детали находится в правильном положении. Точка показывается в виде мишени на виде матмодели а также, если измерительное устройство поддерживает отслеживание координат, отображается положение щупа. Когда щуп окажется в центре мишени, измерьте точку.
- жесткий щуп, вы можете нажимать на кнопку измерения на устройстве непрерывно около точки. ??? PowerInspect принимает измерение, если оно находится в пределах допуск по номинальному положению. Для измерительных устройств, поддерживающих звук, тон звука повышается по мере приближения щупа к точке.
Всегда ориентируйте ось щупа по направлению компонента при измерении точек с помощью жесткого щупа. В противном случае PowerInspect может сместить точку неверно.
Когда вы выполняете измерение точки, PowerInspect определяет ближайшее положение на модели и использует его для перезадания положения номинального значения. После этого обновленное номинальное значение используется для вычисления отклонения измеряемой точки.
Использование диалога Наводимые точки
Используйте диалоговое окно Наводимые точки, чтобы принимать каждую точку после измерения. Нажмите:
, чтобы перейти к предыдущей наводимой точке в группе и отобразить сведения о ней в левой части диалогового окна. PowerInspect ждет, пока вы измерите точку.
, чтобы переместить следующую наводимую точку в группе. PowerInspect ждет, пока вы измерите точку.
чтобы сохранить измеряемые точки и закрыть диалог.
чтобы закрыть диалог и сохранить группу без сохранения измеренных точек.
, чтобы показать точку для измерения на виде, перпендикулярном нормали точки.
, чтобы изменить параметры измерения.
, чтобы расположить щуп в целевой точке. Эта кнопка доступна только для ЧПУ-соединений.
В левой части диалогового окна отображается положение текущей наводимой точки; в правой части — разность между положением наводимой точки и измеряемой точки. dL (длина отклонения) — расстояние между измеряемой точкой и наводимой точкой; цвет, которым выделено значение, указывает, находится ли измеряемая точка в пределах (зеленый), ниже (светло-синий) или выше допуска (желтый).
Индикатор выполнения в нижней части окна Наводимые точки указывает, насколько близко щуп находится к точке. Когда индикатор зеленый, щуп находится в пределах допуска.
