Настройка параметров измеряемых точек для активного измерения

Чтобы задать точность, с которой измеряемые точки на поверхности и на кромке должны соответствовать матмодели:

1. Откройте вкладку «Измерение» > панель «Текущий» > «Параметры».
2. В диалоге Параметры измерения выберите вкладку Измеряемая точка.
3. Введите значения по умолчанию для Точки на поверхности:
   • Критерий близости — задает максимальное расстояние, на котором может находиться измеряемая точка поверхности от поверхности матмодели. Если расстояние превышено, то точка не записывается.
   • Максимальное расстояние для наводимых точек — задает допуск положения для наводимых точек. Если измеряемая точка находится на больше расстоянии от наводимой точки, то она не записывается.
   Прим.: Нельзя задать Максимальное расстояние для наводимых точек для измерений КНС.
   • Максимальное расстояние до секущей плоскости — задает максимальное расстояние от измеряемых точек до плоскости сечения группы контроля сечения. Если точка находится на большем расстоянии от плоскости, то она не записывается.
4. Введите значения по умолчанию для Точек на кромке:
   • Критерий близости — задает максимальное расстояние, на котором может находиться измеряемая точка кромки от поверхности матмодели. Если расстояние превышено, то точка не записывается.
   • Измерение одной точки — установите этот флажок, чтобы создать точку на кромке в одно касание. Эта точка сопоставляется с кромкой, ближайшей к точке касания. Снимите этот флажок, чтобы создать каждую точку на кромке в два касания: первое касание определяет нормаль поверхности, второе — положение точки на кромке.
   • Использовать предварительное касание с жесткими цилиндрическими щупами — по умолчанию PowerInspect измеряет точки на кромке с помощью одного касания для всех типов щупов. Если вы используете жесткий цилиндрический щуп и хотите измерить предварительную точку, чтобы определить поверхность, на которой расположена кромка, то выберите эту опцию.
   • Активная длина цилиндрического щупа — выберите эту опцию, если вы используете жесткий цилиндрический щуп для измерения кромок. Введите длину, на которой должно производиться измерение точек.
   Прим.: Нельзя использовать измерение одной точки или цилиндрические щупы для измерений КНС.
5. Введите Параметры вычисления наводимых точек:
   • Допуск для явно заданных точек — задает максимальное расстояние, на котором может находиться номинал от поверхности матмодели. Если расстояние превышено, то номинал является неверным.
   • Длина участка для поиска — если вы введете только две координаты для наводимой точки, то PowerInspect вычисляет третью координату, проецируя точку вдоль оставшейся оси на матмодель. Используйте это поле, чтобы задать максимальное расстояние проецирования, которое может использовать PowerInspect.
   Прим.: Нельзя использовать параметры вычисления наводимых точек в измерениях КНС.
6. Введите значение по умолчанию для Параметров волнистости.
   • Вычислить волнистость — волнистость описывает широко распределенными несоответствия, которые могут привести к проблем в процессе производства, например, вибрации. Установите этот флажок, чтобы разрешить PowerInspect измерять волнистость в процентах от общего числа точек в группах контроля поверхности и облаках точек: чем выше этот процент, тем более сглаженной будет поверхность.

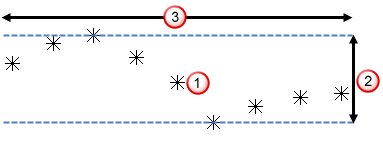

     На рисунке показано, как выполняется измерение волнистости:



     Для каждой точки PowerInspect вычисляет разность между самой высокой и самой низкой точкой в пределах диаметра, заданного значением Ширина. После этого в отчет выводится количество расхождений в пределах заданного Максимального значения как процент от общего числа точек.

   • Ширина - задает сравнительный диаметр.
   • Максимум - задает допуск волнистости.

   Вычисление PowerInspect волнистости для облака с большим количеством точек и большим значением PowerInspect занимает больше времени.

7. Выберите Сохранить по умолчанию, чтобы использовать эти значения как значения по умолчанию для последующих измерений.
