Отдельные произвольно измеряемые точки — это то же, что и наводимые отдельные точки за исключением того, что вам не нужно вводить номинальное значение, чтобы указать направление измерения. Вы можете измерять одиночные точки как геометрические элементы в любом месте модели.
Чтобы измерить одиночные произвольные точки:
- Откройте группу контроля геометрии в Дереве последовательности.

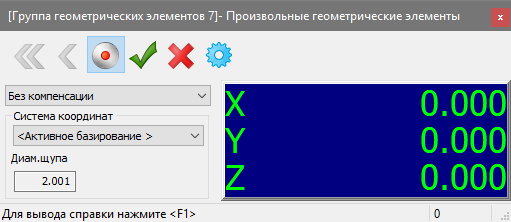

- Выберите вкладку «Геометрия» > панель «Точки» > «Измеряемые» > «Произвольная точка». Откроется диалог Произвольные геометрические элементы, а вид матмодели открывается в полноэкранном режиме, чтобы вы могли измерить точки в любой части детали.
- Выберите опцию в списке, чтобы задать компенсацию, которую хотите использовать. Выберите:
- Без компенсации, чтобы использовать центр наконечника как положение щупа.
- Использовать автоматическую компенсацию, чтобы компенсировать радиус щупа по направлению измерения.
- Использовать компенсацию по, чтобы компенсировать радиус щупа по оси. Выберите ось в списке, которое появится при выборе этой опции.
Поле Диаметр щупа показывает диаметр щупа.
- Выберите Систему координат, относительно которой требуется вывести координаты.
Эта система координат также используется для компенсации радиуса щупа по заданной оси.
- Измерьте точку. PowerInspect показывает координаты точки в правой части окна.
- Используйте диалоговое окно Произвольные геометрические элементы, чтобы задать требуемое действие с точкой. Нажмите:
, чтобы удалить все измеряемые точки.
чтобы удалить последнюю измеренную точку.
чтобы сохранить все измеряемые точки в группу. Если кнопка не нажата, то точки не сохраняются. Это позволяет вам измерять точки просто для информации.
, чтобы сохранить измеряемые точки и закрыть диалог Произвольные геометрические элементы. Вы можете посмотреть параметры точки на закладке Информация.
чтобы закрыть диалог без сохранения измеренных точек.
, чтобы открыть вкладку Измеряемая точка в диалоговом окне Параметры измерения.
